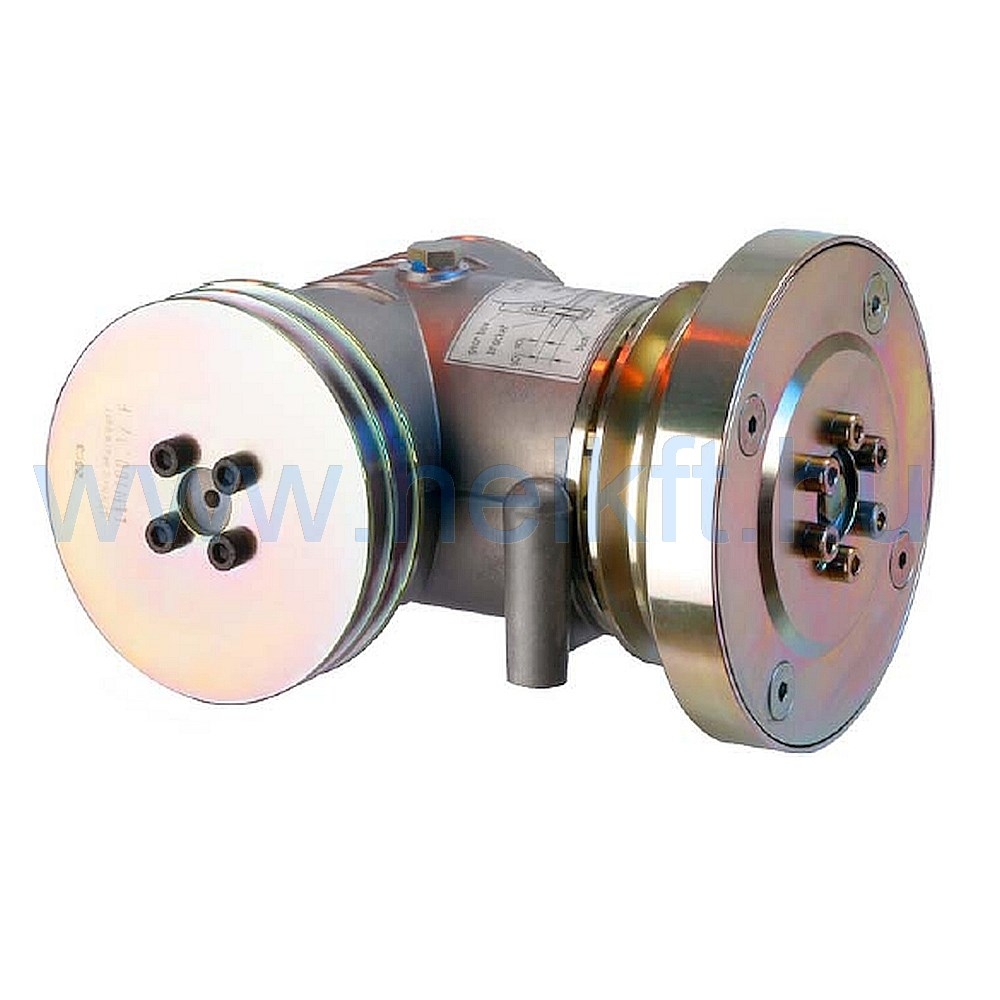

20820601 - LLW100.12 rezgéscs. szögh.
Beépül: Volvo járművekbe
A VOLVO első generációs 70312232, 70329375, 3195939 sz. szöghajtóművét váltotta le.
Volvo cikkszám: 208 206 01 ( 20820601 )
A szöghajtómű kifejezetten a VOLVO típúsú autóbuszok hűtőventilátorhajtására let kifejlesztve
2003-tól van gyártásban.
Ékszíjtárcsa nélküli változat VOLVO azonosatója: 20889888.
36-1-3576340 36-20-9256407
Feladata:
Az ékszíjsík 90° -os fordítása, valamint a motorról érkező káros rezgések kíszűrése. E rezgések csökkentik a szöghajtómű, ventilátorkuplung élettartamát. Az állandó mágneses rendszer nyugodtabb ékszíjfutást bíztosít.
A bemenő oldali ékszíjtárcsában a LINNIG saját rezgéscsillapítása csökkenti az ékszíj által a VOLVO motor rezgéseit, melyek a fogaskerékhajtás élettartamát csökkentenék.
Működési elv:
A szöghajtóműben kúpfogaskerekpár biztosítja az erőátvitelt. A szöghajtómű behajtó oldalán méretezett, műgyantába beöntött, egymással szemben elhelyezett ritkafémekből felépülő állandó mágnesek csökkentik a motor rezgéseit.
Múszaki adatok:
|
Max behajtó nyomaték: |
70 Nm |
|
Max. behajtó fordulatszám: |
3.500 1/min |
|
Áttétel: |
1 : 1,18 |
|
Max. környezeti hőmérséklet: |
100 fok |
| Olajmennyiség: | 0,4 l |
| Jóváhagyott olajok: | TITAN Cytrac M8 synth SAE75W90, DEA Gear synth 75W90 |
| Max. olajhőmérséklet: | 100 fok |
|
Max. olajhőmérséklet rövid ideig: |
110 fok |
| Olajcsere intervallum: | 90.000 km |
Magasabb hűtőventillátorfordulatszámot biztosít, mint a 70329375 sz. első VOLVO kivitel.

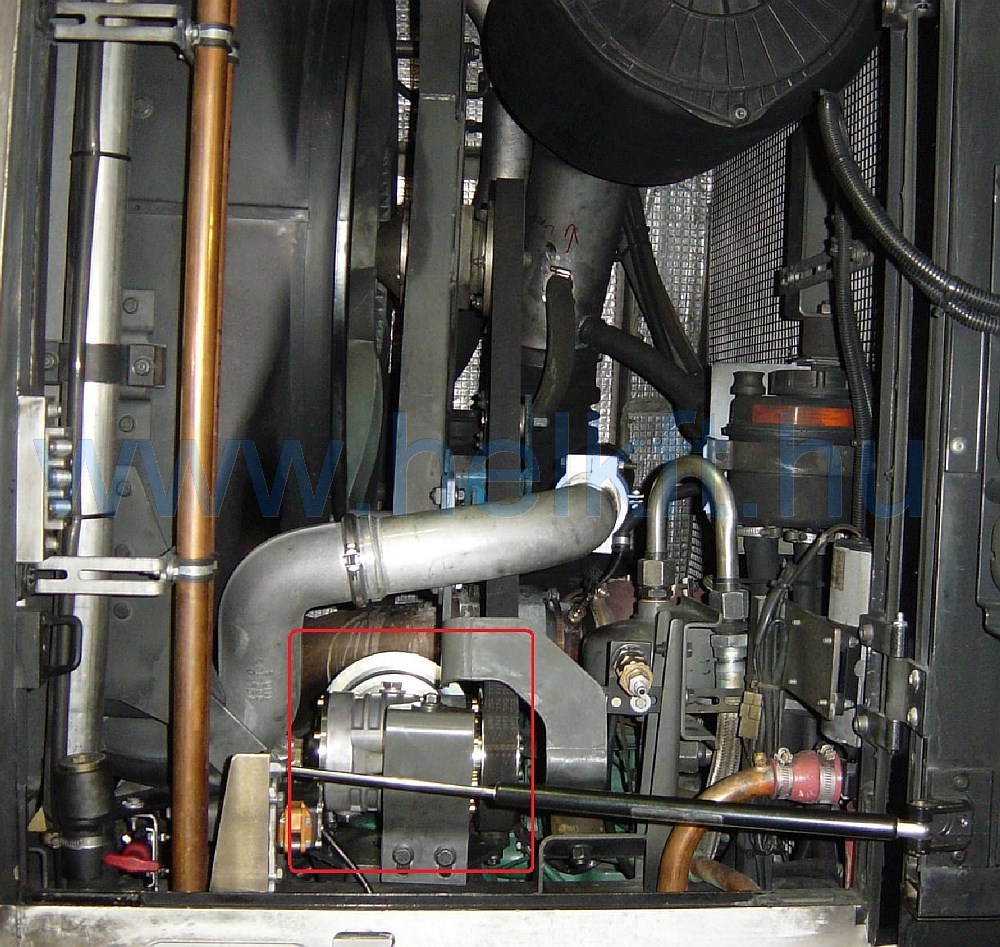

| Elrendezése | Beépítve |
 |
 |
