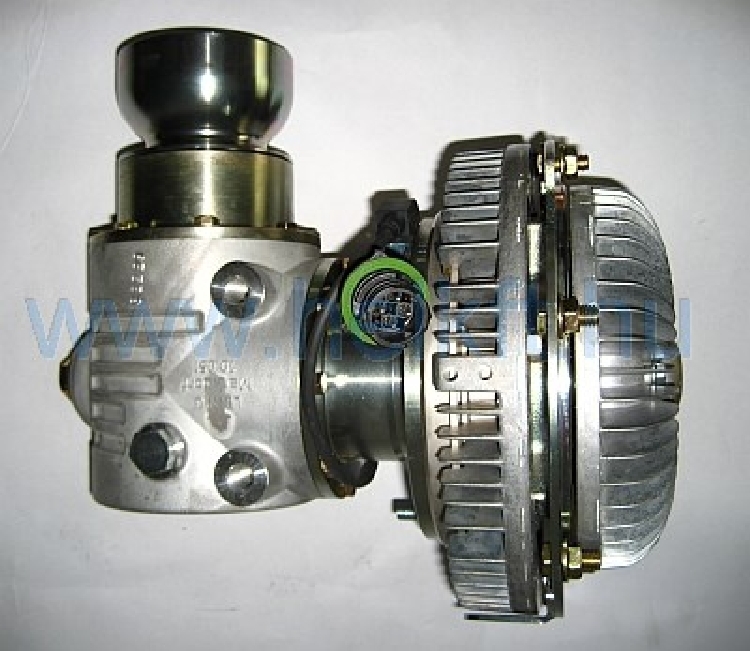

A6295000422 LLW100.7Y Szöghajtómű kuplunggal
Beépül: Evobus ( Setra — Mercedes )
Néhány évig volt gyártásban, 2002.04 –től
A 629 500 04 22 ( A6295000422 )
Nem szállítható,
kiváltotta az LLW100.27Y
A 000 500 41 22 ( A6295004122 )
36-1-3576340 36-20-9256407
|
3 fokozat |
|
|
Nyomatékátvitel: |
max. 135Nm |
|
Maximális bemenő fordulatszám: |
2.000 1/min |
|
Maximális olajhőmérséklet: |
110 fok |
|
Hűtőventillátorátmérő: |
max. 800mm |
|
Működtető feszültség: |
24V |
A kuplung kikapcsolt állapotában magasabb kúszófordulatszám jellemzi a beépített plussz állandó mágneses rendszernek köszönhetően. A motor töltőlevegőjének visszahűtését növeli a motor hideg állapotában akkor, amikor a motorvezérlő elektronika a kuplung második fokozatát még nem kapcsolta be.
Korábbi változatok:
LLW100.1Y Evobus ( Setra — Mercedes ) cikkszám: 8.910.000.262.4 ( 89100002624 ) - nem szállítható.
LLW100.2Y Evobus ( Setra — Mercedes ) cikkszám: A 629 500 00 22 ( A6295000022 ) - nem szállítható
LLW100.4Y Evobus ( Setra — Mercedes ) cikkszám: A 629 500 01 22 ( A6295000122 ) - nem szállítható
LLW100.5Y Evobus ( Setra — Mercedes ) cikkszám: A 629 500 03 22 ( A6295000322 ) - nem szállítható
Követő változatok:
LLW100.13Y Evobus ( Setra — Mercedes ) cikkszám: A 000 500 34 22 ( A0005003422 ) - nem szállítható
LLW100.27Y Evobus ( Setra — Mercedes ) cikkszám: A 000 500 41 22 ( A0005004122 ) - szállítható
Általános leírás a szöghajtóművekről
Alkatrészek
Letölthető dokumentumok:
Jóváhagyott olajok LLW100 / LLW200 szöghajtóművekhez (de-en-es) - 142.377
Olajcsere LLW100 szöghajtóművekhez (de-en-es) - 142.153
| Homokinetikus kardántengelyek LINNIG szöghajtóművekhez 246...821 mm közötti hossztartományban. |
A homokinetikus kardántengely a kardántengelyek egy különleges fajtája. Ezek a csuklók egyenletes lehajtást biztosítanak akkor is, ha a csuklóknál eltérő hajlásszög adódik. Megengedett maximális csuklószög axiális elmozdulást engedő tengelyeknél 18 fok, ez az érték függ azonban a fordulatszámtól, esetünkben 4-5 fok.
| Néhány járatos kivitel: | |||
|
Evobus |
A6295000482 |
A6295000682 | A6295000882 |
| (Mercedes-Setra) | A6295000582 | A6295000782 | A6295000982 |
| Man (Neoplan-Neoman) | 81.77972-6050 |
36.06603-6000 |
N1.01100-2026 |
| 8177972-6050 | 3606603-6000 | N101100-2026 | |
| 81779726050 | 36066036000 | N1.01100-2026 | |
| Van Hool |
10760890 | ||
| Hyundai: |
Néhány évig volt gyártásban
Evobus ( Setra — Mercedes ) cikkszám:
A 629 500 01 22 ( A6295000122 )
kiváltotta az LLW100.8Y
A 629 500 05 22 ( A6295000522 )
Beépül: Evobus ( Setra — Mercedes ), Van Hool
Néhány évig volt gyártásban
Evobus ( Setra — Mercedes ) cikkszám:
A 629 500 03 22 ( A6295000322 )
Van Hool cikkszám:
10760885
Nem szállítható,
kiváltotta az LLW100.7Y
A 629 500 04 22 ( A6295000422 )
Beépül: Evobus ( Setra — Mercedes )
Néhány évig volt gyártásban, 2005.10 –től
A 000 500 34 22 ( A0005003422 )
Nem szállítható,
kiváltotta az LLW100.27Y
A 000 500 41 22 - A0005004122
Beépül: Evobus ( Setra — Mercedes )
Gyártásban többféle változatban 2007.11 –től 2015-ig
A 000 500 41 22 ( A0005004122 )
Szállítható
