Egyfokozatú elektromágneses ventillátorkuplung
 |
 |
 |
Így működik az egyfokozatú Kendrion LINNIG elektromágneses ventillátorkuplung:
Ékszíjtárcsán keresztül a ventillátorkuplung állandóan meghajtott. A ventillátorkuplung kikapcsolt állapotában maximum 100 1/min fordulatot ér el.
Bekapcsolt állapotban a ventillátor a meghajtó fordulattal szinkron fordulattal forog.

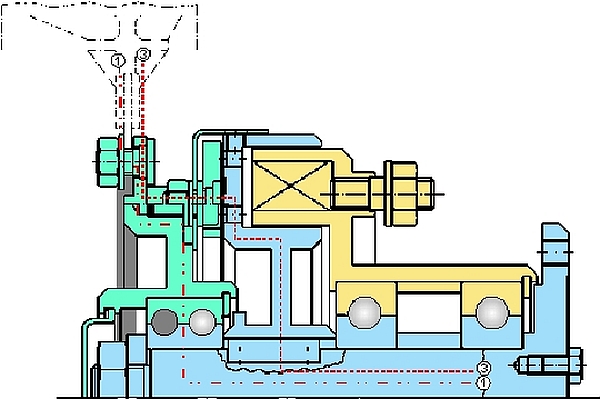

A hűtőventillátor a zöld színű kapcsolótárcsára szerelt, a kuplung hajtása a jobb oldalán történik a legtöbbször ékszíjtárcsán keresztül.
A kuplung a sárga alkatrészeken keresztül a ventillátorkerethez rögzítve van. A kék színű alkatrészek mindig forognak, ezek kerülnek meghajtásra. Amennyiben a sárga színű elektromágnes nem kap feszültséget, a zöld színű forgórész a csapágy belső súrlódásán keresztül alig-alig forog. Teljesítményt nem vesz fel, légszállítás és hűtőhatás nincsen. Ha az elektromágnes feszültséget kap, a zöld kapcsolótárcsát a kék forgórészhez húzza.

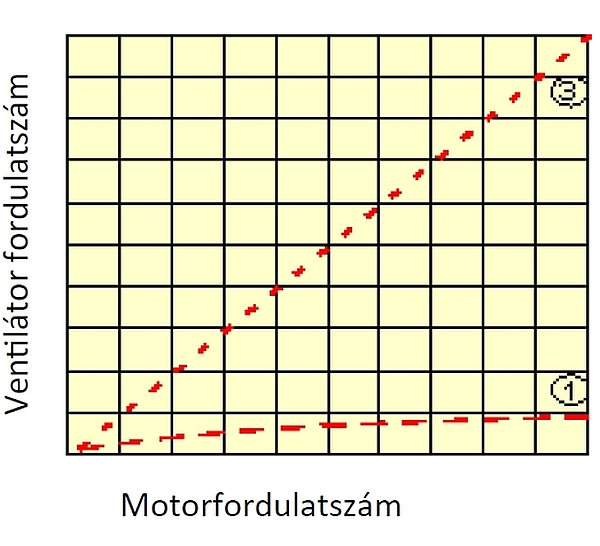

A diagramon a ventillátor fordulatát láthatjuk a motorfordulat függvényében:
