Elbe kardántengely - 0.300-as sorozat

( Katalógus )

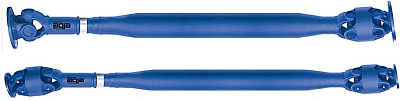

Központosított kettőscsuklóval szerelt kardántengelyek:

Elbe kardántengely,dupla csukló

Maximális forgatónyomaték 4.000...15.200 Nm
Maximális hajlásszög 30...42 fok
DIN peremek Átmérő 120...180 mm-ig (egyedi permmel is )
Gyártott hosszak A katalógusban csak alaphosszak vannak.
Rendelési számok A katalógusban szereplő kardántengelyek rendelési számai kiegészülnek 3 vagy 4 karakterrel, ami azonosítja a kardánt. Pl. 0.320.115.001


A 0.300 Elbe kardántengely sorozat felhasználási területei, néhány vevő:

ATI


Holmer


Hydrema


John Deere Waterloo


Kessler


Liebherr


Manitowoc


Ropa

Elbe kardántengely, Liebherr, Faun, Demag, Terex Elbe kardántengely, John Deere,kardán
Elbe kardántengely, Liebherr,kardán, kardáncsukló


A 0.300—as Elbe sorozat műszaki leírása


A kardántengelyek gyártási folyamata az előgyártmánytól a komplett kardántengelyig megegyezik a 0.100 sorozatéval.
E kardántengelyek kizárólag hengergörgős csapágyazással készülnek, amelyek előnyeiről a 0.100 sorozatnál szinté szó volt.

A 0.300-as kardántengely széria két alapkivitelből áll:
1.)
A központosított kettős csukló egy egyszeres csuklóval van összekötve, hosszkiegyenlítéssel.
Ezt a kivitelt elsősorban olyan építőipari gépeknél alkalmazzák, ahol hajtást nagy hajlásszögben kell átvinni. A központosított kettős csukló alkalmazásával megtakarítható a közbenső csapágyazás, így rövidül a szerelési idő, s ez költségcsökkenést okoz.

2.)
Két darab központosított kettőscsukó van hosszkiegyenlítéssel összekötve. Ezzel a műszaki megoldással a fordulatszám és a forgatónyomaték közelítőleg egyenletes kvázihomokinetikus átvitele érhető el, mivel a két egyenes csukló közötti szög különbsége  csak kb. 3 fokot tesz ki. Ez a szögeltérés olyan kis egyenetlenséghez vezet, melynek számszerű értéke kisebb, mint 0,0027, és az így elhanyagolhatóan kicsi.
( A lehajtás  egyenetlensége egy dimenzió nélküli érték, mely számítható )
Ennek a kivitelnek az az a előnye, hogy itt nem lépnek fel olyan tömegerők, amelyek a csapágyakat járulékosan terhelik. Ezáltal a kardántengelyek élettartama megnövekszik.

A központosított kardántengelyek felépítése:
A  szerkezet két villarészből áll, amelyek egyúttal egy központosító egységet foglalnak magukba. Ezt az egységet egy gumi karmantyú veszi körül, amely megvédi a szennyeződéstől és a nedvességtől. Különlegesen kedvező kialakítása lehetővé teszi, hogy a központosítót egy zsírzógombon keresztül kenőanyaggal lássuk el.
