Elbe kardántengely - 0.600-as sorozat
( Katalógus )

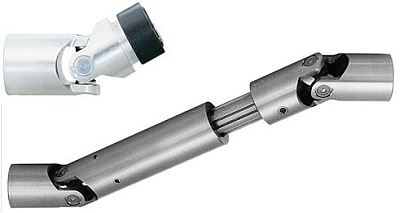

0.600– as kardántengely, kardáncsukló DIN808 szerint, tűgörgővel
| Maximális forgatónyomaték | 6...250 Nm |
| Maximális hajlásszög | 35...45 fok |
| Gyártott hosszak | a katalógusban csak az alapméretek vannak |
| Csatlakozás | gyorcsatlakozóval is szállítható |
| Rendelési számok | a katalógusban található rendelési számok kiegészülnek 3 vagy 4 karakterrel, ami azonosítja a terméket: pl. 0.620.103.0001 |
A 0.600-as DIN808 szerinti Elso Elbe precíziós kardáncsukló, kardántengely felhasználási területei, néhány vevő:
|
AKB Waggonbau BHS Corrugated Chiron Elektro - Scooter Grenzebach Handicare Heidelberg Postpress Homag JBA-Metalprint Kolbus Krones Liebherr Aerospace Manroland Minicrosser ÖBB Plasser & Theurer Schuler Automation ZF Lenksysteme |
 |
 |
 |
A DIN808 szerinti 0.600—as kardántengely sorozat műszaki leírása
DIN808 szerinti tűgörgős precíziós csuklókat és kardántengelyeket ott építenek be, ahol magas fordulatszám mellett—ca.5.000 1/min—ig—precíz erőátvitel szükséges.
Az edzett és köszörült kardánkereszt — csapok por és szennyeződés ellen tömített tűgörgős csapágyakban foglalnak helyet.
A magas minőségű speciális görgős csapágyakhoz kifejlesztett kenőanyag folyamatosan keni a kardántengely csapágyait, ezért ez a kardántengely és kardáncsukló olyan helyre kerül beépítésre, ahol az alkatrészekhez nehezen lehet hozzáférni, valamint fontos a hosszú állásidő nélküli folyamatos üzem. Jellemző felhasználási terület a megmunkálógépek.
Egy további jelentős kedvező tulajdonsága e kardántengely kiviteleknek az igen magas hatásfok egy-egy adott csuklószögnél.
Lehetséges felületvédelmek:
krómozás
foszfátozás
horganyzás—sárga és fényes
horganyzás + kromatizálás
nyers felület
E kardántengely sorozat az ELBE hofheimi telephelyén, az ELSO ELBE cégnél készül.
