Elbe kardántengely - 0.800-as sorozat
( Katalógus )

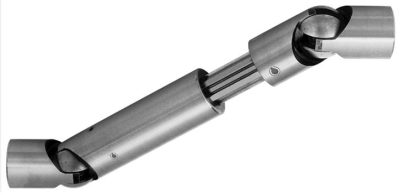

0.800– as kardántengely, kardáncsukló gömbcsuklóval
| Maximális forgatónyomaték | 6...1.370 Nm |
| Maximális hajlásszög | 35 fok |
| Gyártott hosszak | a katalógusban csak alapméretek vannak |
| Rendelési számok |
a katalógusban található rendelési számok kiegészülnek 3 vagy 4 karakterrel, ami azonosítja a terméket: pl. 0.820.100.0001 |
A 0.800-as Elso Elbe kardáncsukló, kardántengely felhasználási területei, néhány vevő:
|
FFA Schulze
|
 |
 |
|
 |
A 0.800—as kardántengely sorozat műszaki leírása
A 0.800-as sorozatú siklócsapágyazású csukló és kardántengely ott kerül beépítésre, ahol a fordulatszám alacsony. Kivitelük hasonlít a DIN808 szerint gyártott kardántengely—kivitelekhez.
A megengedett maximális fordulatszám csuklószögtől és a terheléstől függ, de az 500 1/min fordulatszámot semmilyen esetben sem szabad átlépniük.
Határesetben minden esetben kérjék ki véleményünket.
Ez a csukló és kardántengely ellentétben a 0.600—as és a 0.700-as szériával axiális irányban nem terhelhető.
Ahhoz, hogy a siklócsapágyazású kardántengely, és kardáncsukló hosszú időn át üzembiztosan működjön, a csukló megfelelő kenéséről folyamatosan gondoskodni kell. Egy lehetőség erre a csuklókra helyezett kenőanyaggal töltött védőgumi.
Lehetséges felületvédelmek:
krómozás
foszfátozás
horganyzás—sárga és fényes
horganyzás+kromatizálás
E kardántengely sorozat az ELBE hofheimi telephelyén, az ELSO ELBE cégnél készül.
