Klímakompresszorkuplungok azonosítása

A kuplungok azonosítása a legegyszerűbben a jármű-;  vagy a klímagyártó azonosítójának megadásával lehetséges. Azonban előfordulhat az, hogy ez a szám nem egyezik a kuplung valódi típusával. Néhány lehetséges ok:

  • a kuplung a jármű gyártásakor valamilyen ok miatt kicserélésre kerül, pl. 0 szériás, vagy egyedi gyártású járműveknél forduhat elő az, hogy az utolsó pillanatban megváltozik valami a specifikációban.
  • a kuplungot a jármű gyártása után átépítésre került. pl azért, mert változott a motortérben a hajtás, klímarendszerben történtek módosítások
  • a kuplung javításra került, más kuplung forgórésze került a kuplungba (a jelölés ugyanis a forgórészen található).

Ezért az ékszíjtárcsa méreteket minden esetben célszerű megadni.

Klímagyártó azonosítója:

Webasto / Spheros
68759A
Sütrak / Carrier
30.04.01.220
Konvekta H13-003-565-L
Thermo King
H2430140477

Járműgyártó azonosítója:

Evobus (Setra / Mercedes) A000007566
Neoplan 302.171.10
Man / Neoman 88.7791-6033
Volvo 20734664


Amennyiben a

beazonosítás nem lehetséges:

az alábbi adatokra van szükség:

  • Ékszíjtárcsa átmérő
  • Ékszíjak száma
  • Ékszíjprofil
    Néhány gyakori ékszíjprofil:
    SPA, SPB, SPZ, SPC, XPB, 5V/15J, 5V15N, AVX13, Poly V k-profil
  • Kompresszor típusa
  • Elektromágnes átmérője, vagy cikkszáma (elektromágnes palástjában beütve)
  • Hasznos a klíma / jármű gyártója, a gyártás éve
    (Alvázszám alapján nem lehetséges a beazonosítás)

Az aláhúzott információkra mindenképp szükség van.



Elektromágneses klímakompresszorkuplungok gyári jelölése:

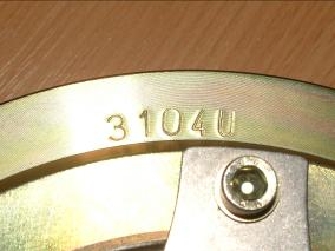

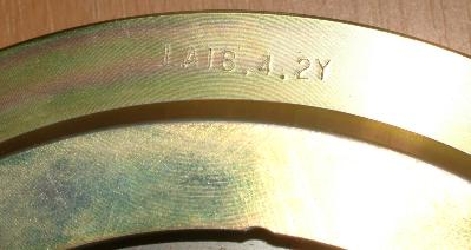

Homlokfelületen:
03-d_linnig_klimakuplung_azonosítása_1 03-d_linnig_klimakuplung_azonosítása_2

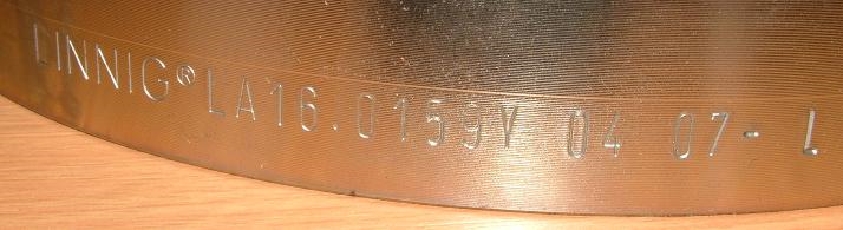

Palástfelületen:
03-d_linnig_klimakuplung_azonosítása_3

LA16.0159Y 04 07 -  L


Gyártás hete és éve (L-MEO jele)

Működési feszültség
Kuplung méretei szerinti azonosító

Kuplung család

Kendrion Linnig (korábban Linnig Antriebstechnik)


Néhány gyakori kivitel:

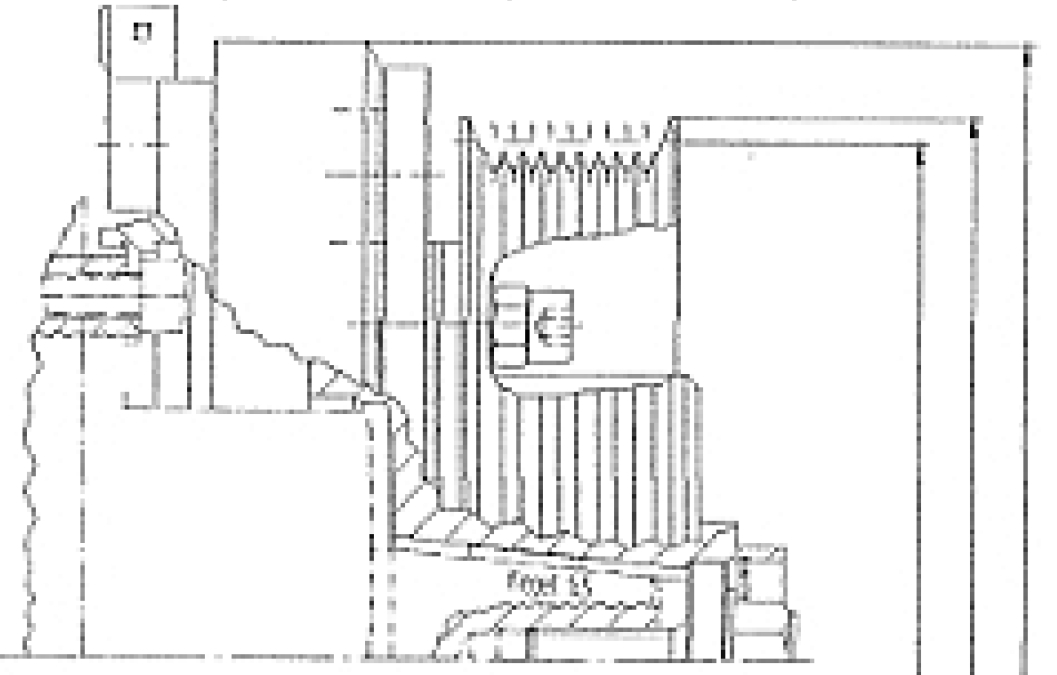

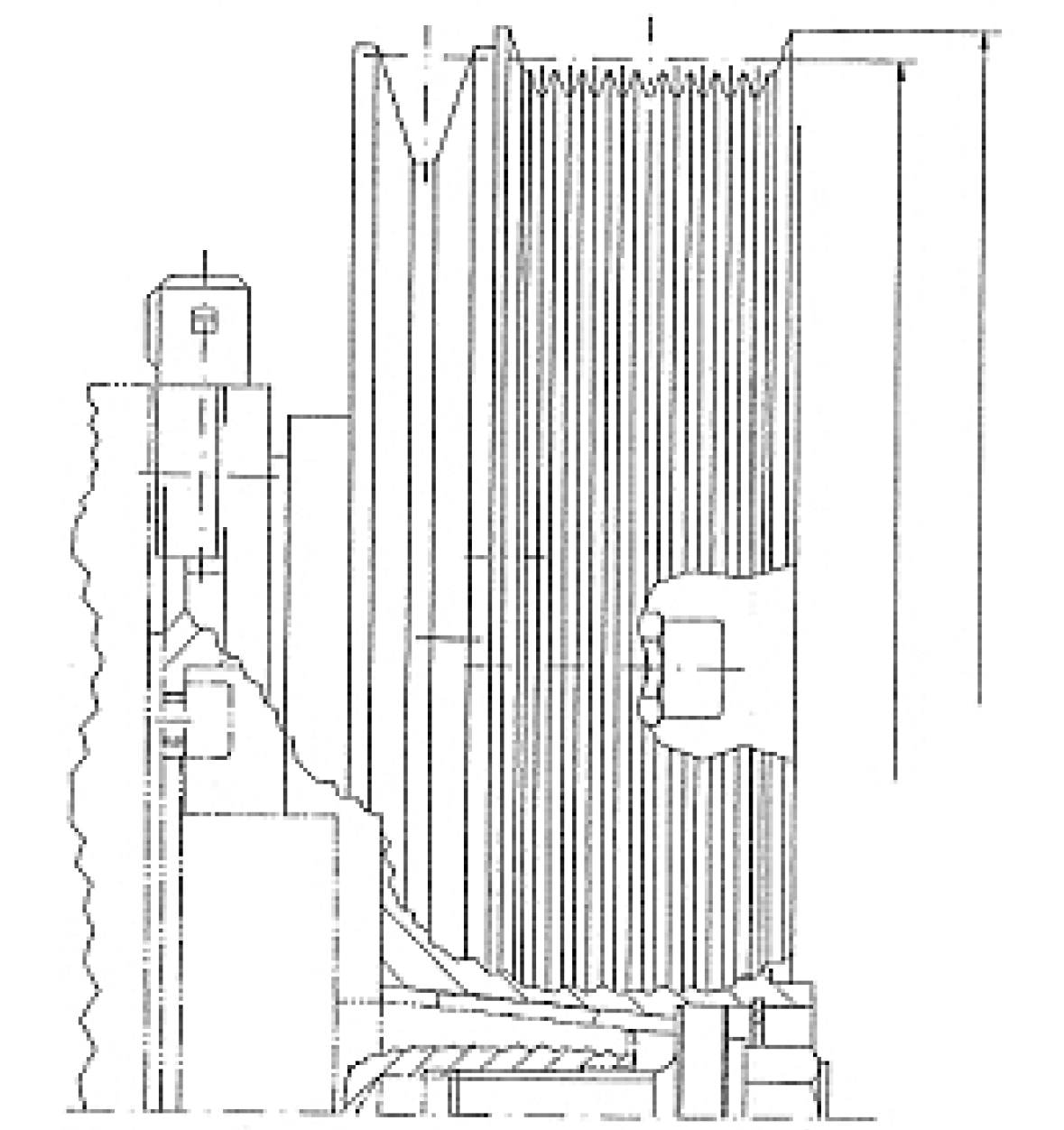

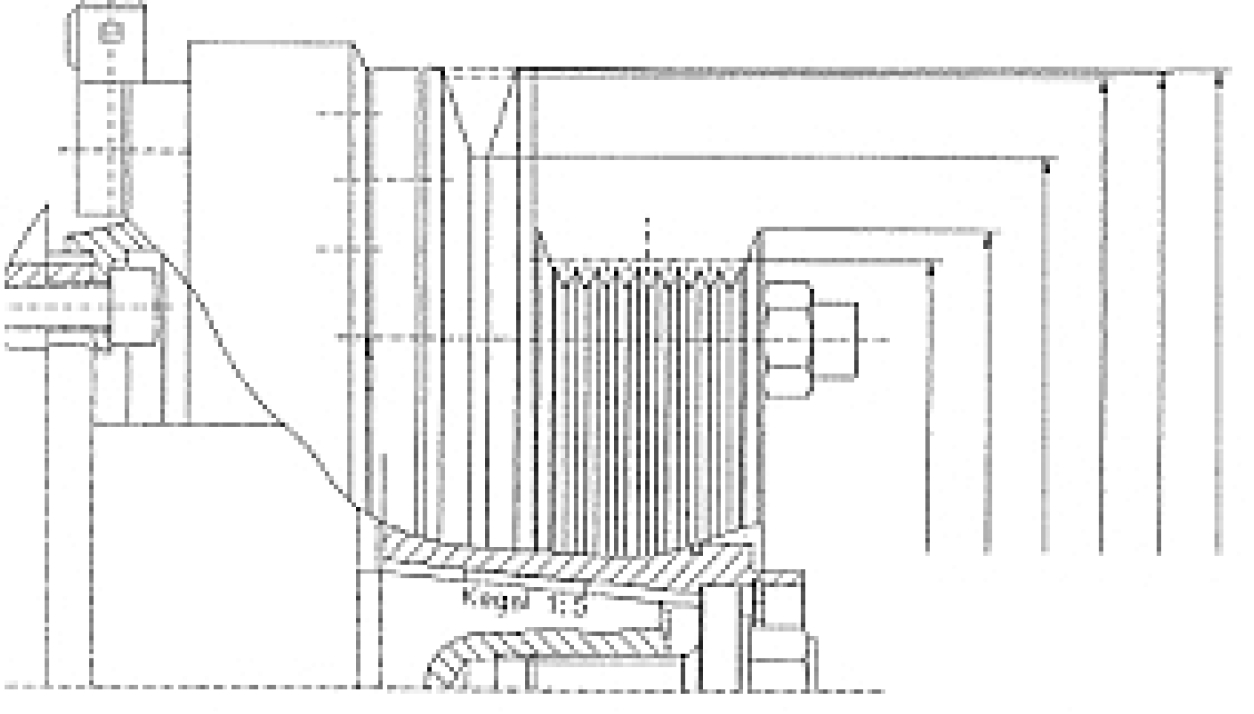

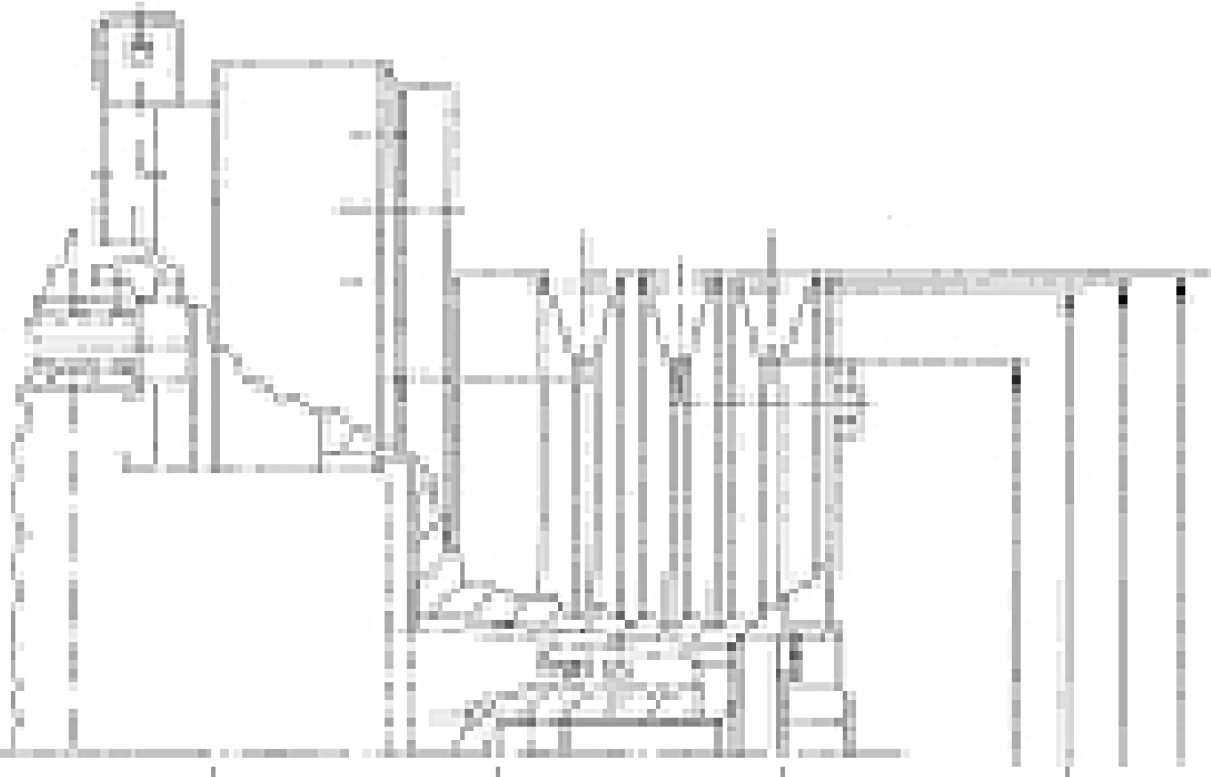

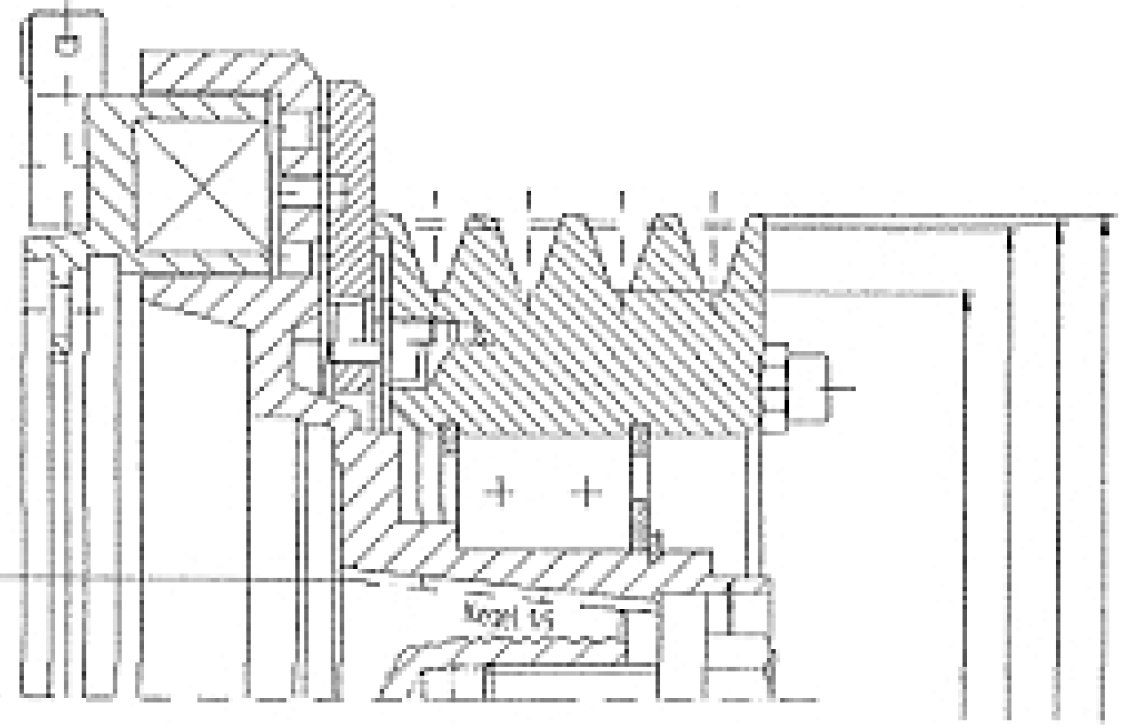

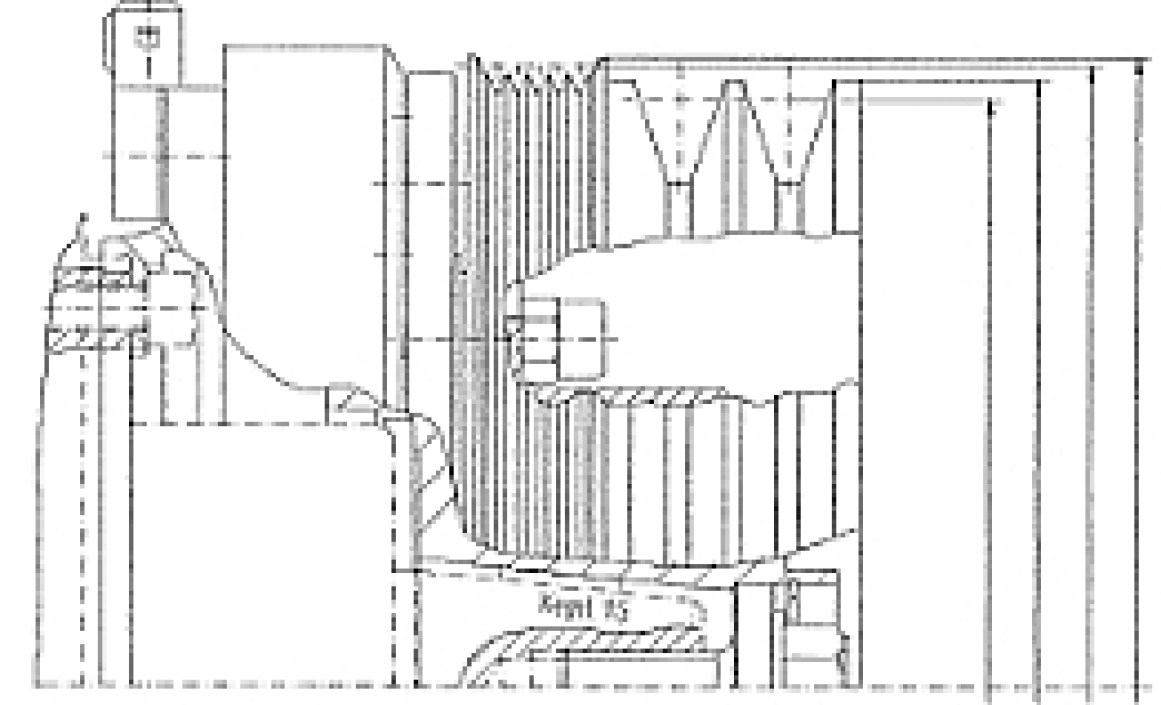

Metszeti rajzok:

03-d_klimakompresszorkuplung01.jpg 03-d_klimakompresszorkuplung02.jpg 03-d_klimakompresszorkuplung03.jpg 03-d_klimakompresszorkuplung04.jpg 03-d_klimakompresszorkuplung05.jpg 03-d_klimakompresszorkuplung06.jpg

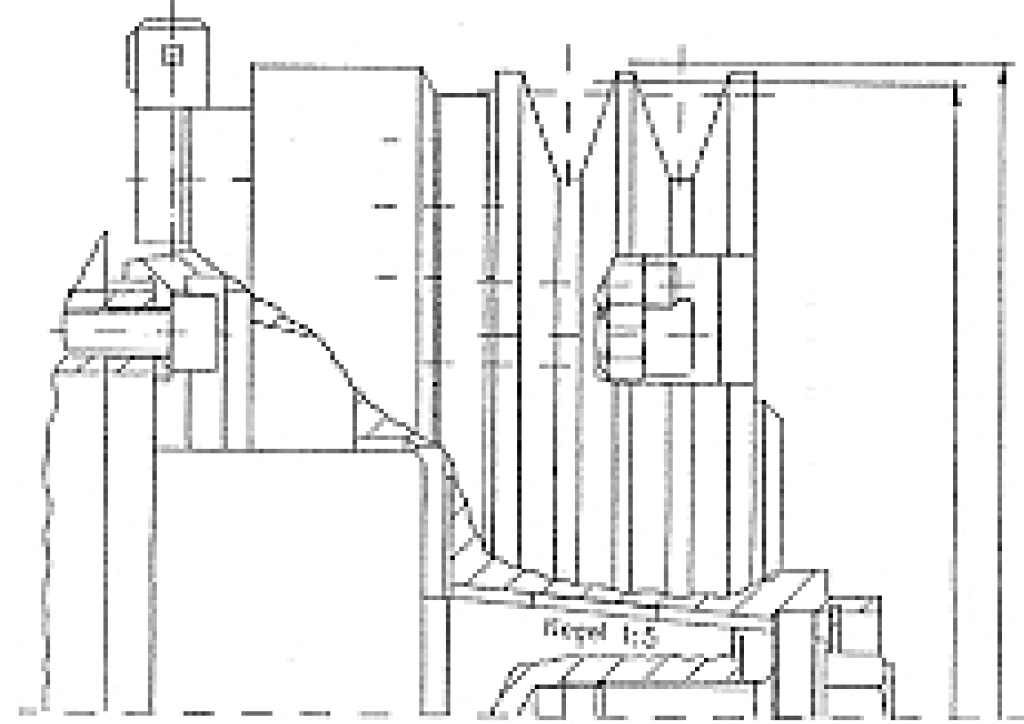

Kivitel A
Kivitel B
Kivitel C

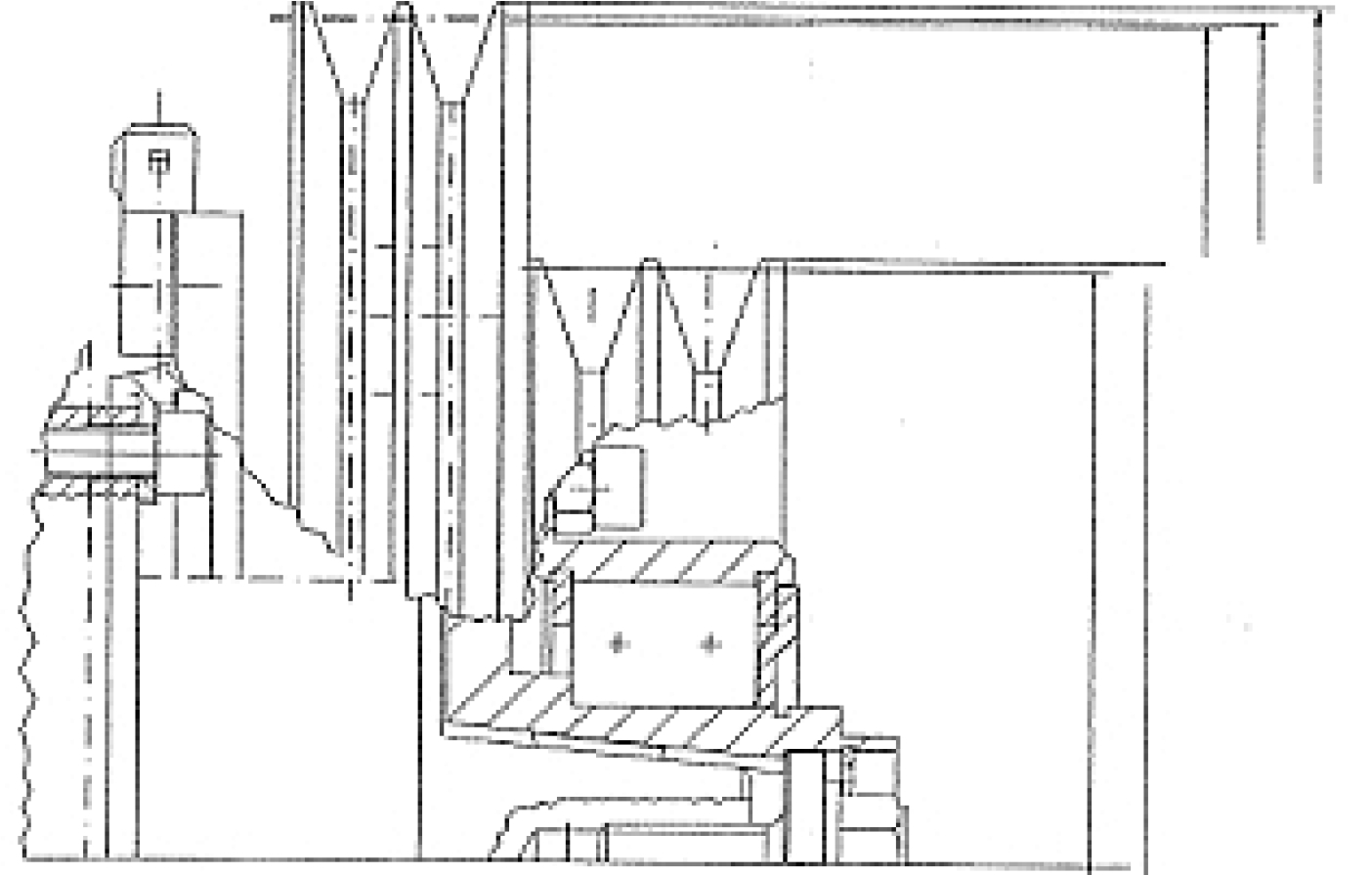

Kivitel D
Kivitel E

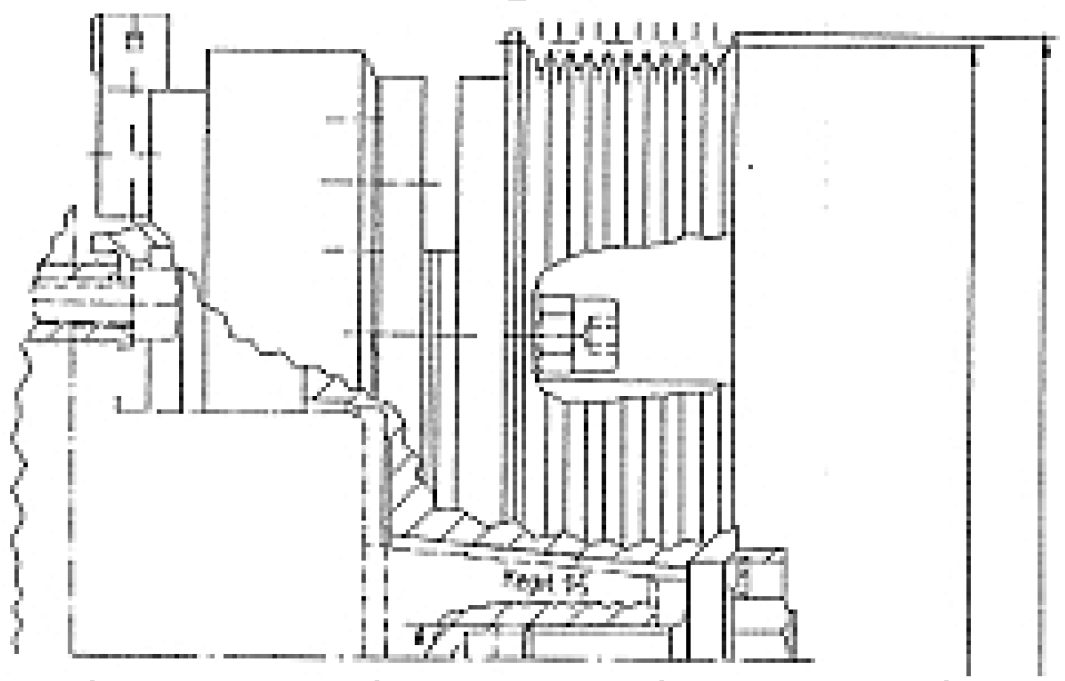

Kivitel F
03-d_klimakompresszorkuplung07.jpg 03-d_klimakompresszorkuplung08.jpg 03-d_klimakompresszorkuplung09.jpg 03-d_klimakompresszorkuplung10.jpg 03-d_klimakompresszorkuplung11.jpg 03-d_klimakompresszorkuplung12.jpg
Kivitel G

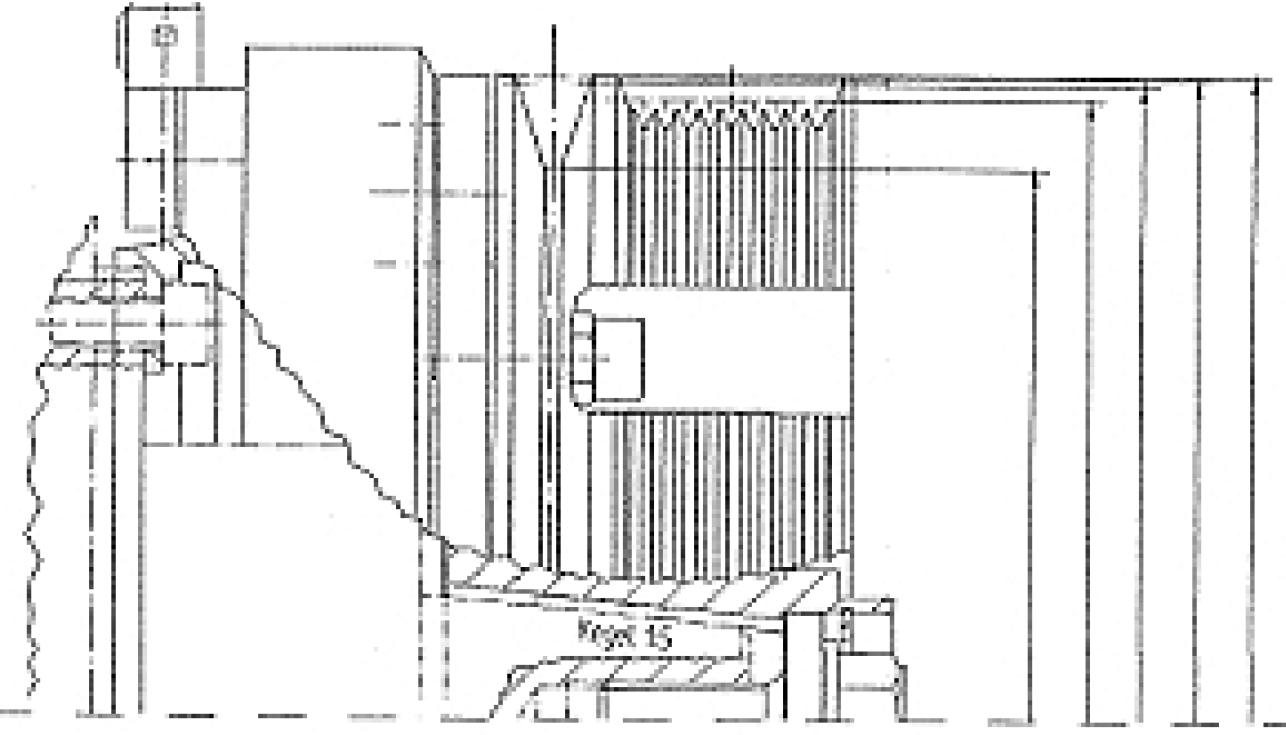

Kivitel H
Kivitel I
Kivitel J
Kivitel K

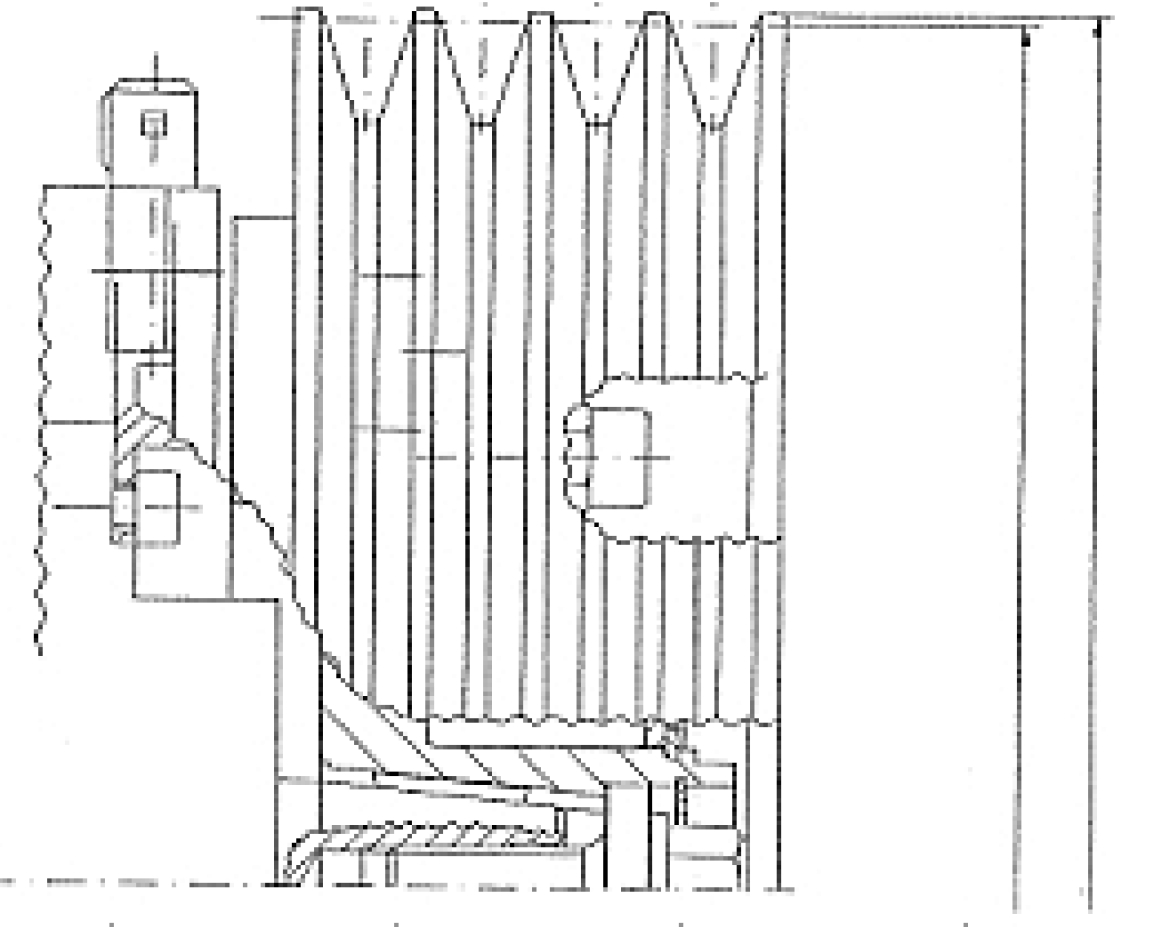

Kivitel L


Axonometrikus rajzok:

03-d_klimakompresszorkuplung-a.jpg 03-d_klimakompresszorkuplung-b.jpg 03-d_klimakompresszorkuplung-c.jpg 03-d_klimakompresszorkuplung-d.jpg 03-d_klimakompresszorkuplung-e.jpg 03-d_klimakompresszorkuplung-f.jpg
03-d_klimakompresszorkuplung-g.jpg 03-d_klimakompresszorkuplung-h.jpg 03-d_klimakompresszorkuplung-i.jpg 03-d_klimakompresszorkuplung-j.jpg 03-d_klimakompresszorkuplung-k.jpg 03-d_klimakompresszorkuplung-l.jpg
03-d_klimakompresszorkuplung-m.jpg 03-d_klimakompresszorkuplung-n.jpg 03-d_klimakompresszorkuplung-o.jpg 03-d_klimakompresszorkuplung-p.jpg
