Szivattyúkuplungok működési elve
Elektromágneses szivattyúkuplungok működési elve
A kuplungok a szivattyútengelyre kerülnek felszerelésre, és a legtöbb esetben kardántengellyel történik a meghajtásuk (előfordul ékszíjtárcsán keresztüli hajtás is).
- Az elektromágnes a szivattyúházra a szivattyú főtengelyével centrikusan kerül rögzítésre.
- A forgórész a meghajtandó aggregáttal egy reteszen keresztül szilárdan össze van kötve ( ún. tengelyes elrendezés), vagy a szivattyútengelyre csapágyazva van (ún. házra szerelt elrendezés).
- A kapcsolótárcsa a rugólemezen keresztül a meghajtó elemmel (általában kardántengely) van összekötve.

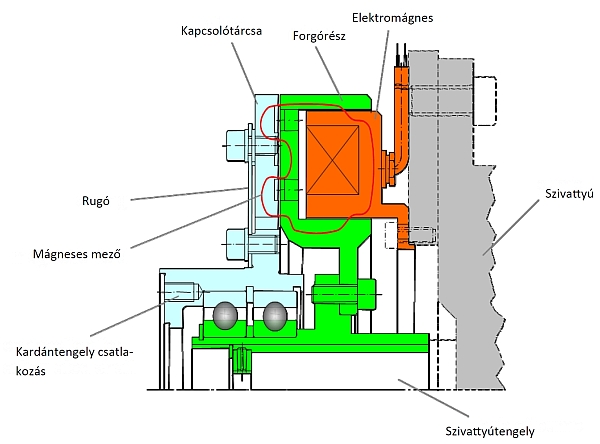

- Ha az elektromágnes feszültség alá kerül, az elektromágneses mező az ábrán bemutatott módon a forgórészen és a kapcsolótárcsán keresztül záródik.
- A kapcsolótárcsát a mágneses erő a rugólemez ellenében a forgórészhez hózza, és ez zárja a kuplungot.
