Termékleírás - működési elv
Rövid leírás:
- Haszongépjárművekhez tervezett
- A termék a robbanómotor rezgéseinek leválasztására szolgál, a főtengely ékszíjtárcsáján keresztül, így a főtengelyről lehajtott ékszíjak nyugodtabban futnak.
- A rezgéseket egymással szembefordított ritka fémekből álló állandó mágnesek csillapítják
- Játékmentes elfordulás
- Súrlódásmentes rezgéscsillapítás
- Középállásban nyomatékmentes állás
- Jobb és bal forgásirányban is felhasználható
- Járműspecifikus változatok
- Nagyobb befecskendezési nyomás és nagyobb kompresszió
- Nő a hajtott FEAD ( Front End Accessory Drive ) aggregátok ( generátor, klímakompresszor, klímakompresszorkuplung, feszítő-; és vezetőgörgők, vízpumpa ) élettartama.
- Csökken a járműrezgés, zaj, keményjárás terhelése, összességében a zajkibocsátása.
- Nő az ékszíjhajtás hatásfoka
- Gyakorlatilag rezgésmentes ékszíjfutás
A hatékony rezgéscsillapítás alapfeltétele, hogy az ékszíjtárcsa az adott hajtáshoz illesztett legyen.
A leggyakoribb típusok:
LDD10, LDD12,LDD13,LDD14, LDD15, LDD18, LDD22, LDD23, LDD26, LDD27.1, LDD29, LDD32.2, LDD32.3, LDD32.4, LDD37.2, LDD44.1, LDD44.2, LDD45, LDD48B, LDD48C, LDD48D, LDD48F, LDD49G, LDD48H, LDD49B, LDD49D, LDD49F, LDD49G, LDD49H, LDD51, LDD54, LDD54.1, LDD54.2, LDD54.3, LDD55,LDD55.1.LDD55.2, LDD55.3, LDD56.1, LDD57, LDD59, LDD59.1, LDD59.2, LDD61, LDD61.1, LDD61.2, LDD62, LDD62.1, LDD64, LDD66, LDD67, LDD70, LDD71, LDD72, LDD77, LDD80,LDD81,LDD81.1, LDD82, LDD82.1, LDD86, LDD86.2, LDD87, LDD93, LDD93.1, LDD96, LDD123Működési elv:
Az ékszíjtárcsa két félből áll, amelyek csapágyazottak, így egymáson elfordulnak. Azaz a főtengelyen elhelyezett ékszíjtárcsák közül az egyik rezgéscsillapíitott, a másik nem. Az elfordulást fékezik az egymással szemben két lyukkörön elhelyezett állandó mágnesek.A motor rezgéseinek csökkentését e mágnesek végzik. A rezgéscsillapítás progresszív, játékmentes, a rezgéscsillapítás kis-; és közepes teljesítményekre optimalizált.
A beépített 4 db ütköző gumi a teljes elfordulást akadályozza meg, pl. a motor indításakor, leállításakor. Ezekkel lehetővé válnak a magas forgatónyomatékok átvitele is.
Az állandó mágnesekkel dinamikus lengéscsillapítás valósul meg.
Felépítés: |
||
|
Egymással szemben elhelyezett állandó mágnesek |
||
|
|
 |
|
Video a működésről
Fő műszaki adatok:
| Maximális fordulatszám: |
3.000 1/min |
| Környezeti hőmérséklet (rövid ideig): | -40 °C ...135 °C |
| Környezeti hőmérséklet (tartósan): | -30 °C ...120 °C |
| Beépítés: | pl. autóbusz—motortér |
| Figyelem: | A motortérben keletkező sugárzó hő nem megengedett magas hőmérséklet |
| alakulhat ki az ékszíjtárcsában. |
|
| Csapágycsere alkalmával csak hőálló zsírral töltött csapágy beépítése |
|
| javasolt (csapágy rendelési szám: 33.009), |
|
|
Maximális szögkitérés: |
11 ° |
| Hatásfok: | 99,50 % |
| Rezgésleválasztás: |
> 95,00% |
|
Maximális gyorsulások: |
35g (axiális irányban) |
| 80g (radiális irányban) | |
| Maradék kiegyensűlyozatlanság: | G40 DIN ISO 1940 |
| Maximálisan átvihető nyomaték: | 340 Nm (pl. LDD27) |
| Rövid ideig: | 820 Nm (pl. LDD27) |
| Maximális radiális terhelés: | 3.000 Nm (pl. LDD27) |
| Rövid ideig (pl. motor indításakor,leállításakor): | 5.000 Nm (pl. LDD27) |

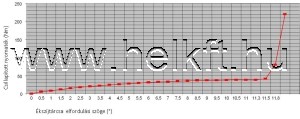

Rezgéscsillapított ékszíjtárcsa jelleggörbéje:
Az ábra a csillapítási nyomatékot ábrázolja az elfordulás függvényében.
A rezgések egyik irányát ábrázolva:

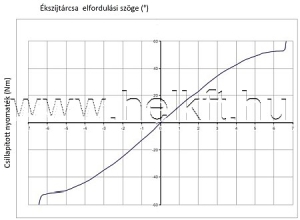

Jelleggörbe egy másik specifikációnál:
Az ábra a csillapítási nyomatékot ábrázolja az elfordulás függvényében egy másik specifikáció esetében.
A rezgések mindkét irányát ábrázolva:

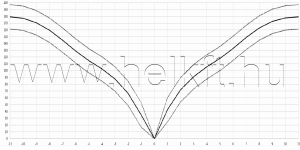

Jelleggörbe egy harmadik specifikációnál:
Az ábra a csillapítási nyomatékot ábrázolja az elfordulás függvényében egy másik specifikáció esetében.

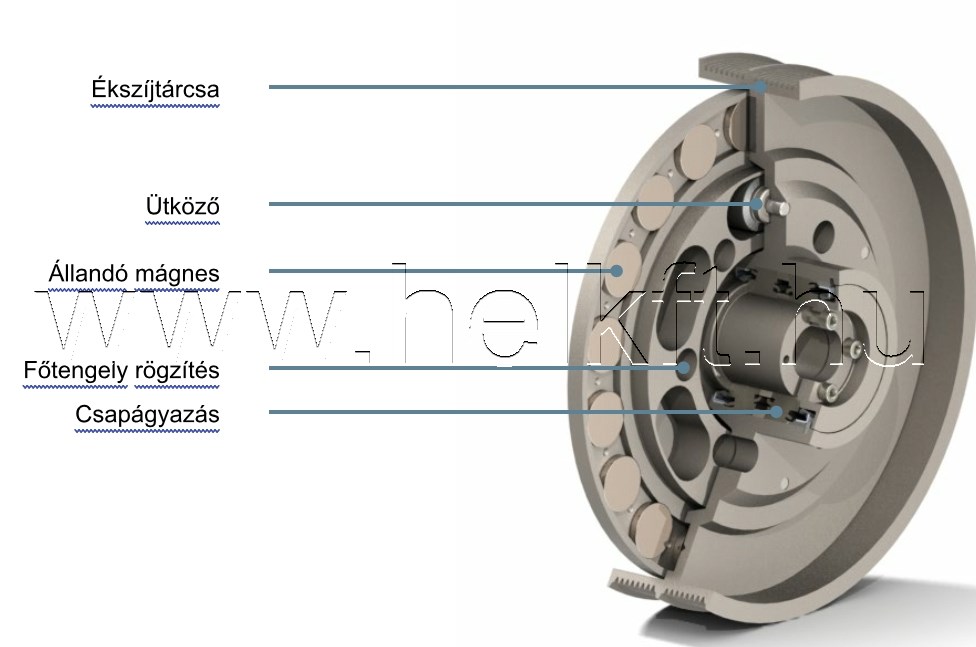

LDD rezgéscsillpított ékszíjtárcsa sematikus képe:

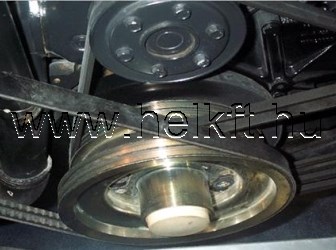

LDD rezgéscsillapított ékszíjtárcsa beépítve:

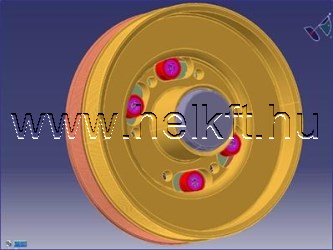

Így néz ki egy rezgéscsillapított ékszíjtárcsa:
 |
 |
A fotókon látható kivitelekre általában további ékszíjtárcsák kerülhetnek.
Néhány járatos kivitel:
LDD18
LDD23
LDD27.1
LDD32.3
LDD32.3
LDD32.3
LDD44.1
LDD44.2
LDD48D
LDD48F
LDD49B
LDD49D
LDD49F
Tovább a termékoldalra - LDD áttekintés »
Tovább a termékoldalra - Mercedes -Setra »
Tovább a termékoldlalra - Man / Neoplan »
Tovább a termélkoldlalra - VanHool »
