Variocomp fokozat nélküli hajtómű
Működési elv:
A VARIOCOMP hajtómű úgy változtatja a különböző motorfordulatszámokat, hogy a kompresszor (genarátor) fordulatszám széles motorfordulatszámtartományban konstans legyen. Ez az állandó klíma (genarátor) kompresszorfordulat lehetővé teszi a klímaberendezés (a genarátor) jó kihasználást alacsony motorfordulat esetén is.
A VARIOCOMP fokozat nélküli hajtómű a motor 1.100…2.400 1/min közötti fordulatszám tartományában a meghajtott oldalon a klimakompresszor (genarátor) fordulatszámát a vezérlő elektronikától (a vevő kívánságának megfelelően) függően ca. 1.900 1/min, ca.2.200 1/min, ca. 2.500 1/min és ca. 2.800 értéken tartja. A termékbe egy elektromágneses kuplung került integrálásra, azaz a hajtásátvitel be-; és kikapcsolható.
A hajtóoldali szabályozótárcsa sűrített levegővel vezérelt. A működő átmérőt a szabályozótárcsa axiális elmozdulása határozza meg. A kihajtóoldalon a szükséges ékszíjfeszességet rugóerő biztosítja. Az integrált elektromágneses tengelykapcsoló csak igény esetén kapcsolja a hajtott gépelemet. A VARIOCOMP fordulatszámát egy szenzor ellenőrzi. Egy arányos szelepen keresztül a fordulatszámviszonyok oly módon szabályozottak, hogy a kompresszor fordulatszáma a megengedettet értéket ne lépje át.
Felhasználási területek:
Klimakompresszor hajtása:A közvetlen hajtású kompresszoroknál a kompresszor a motorral szinkron fordulattal forog. Ahhoz, hogy álló járműnél is megfelelő klimatizálást tudjunk az autóbusz utasterében biztosítani, gázadással kell megemelni a motorfordulatot. Ez üzemanyagot fogyaszt, és terheli a környezetet. A városokban sokat lassan haladó járművek klimatizálásának javítására alkalmazható a VARIOCOMP hajtómű.Szériálisan épült be Setra autóbuszokba.
| Variocomp hajtómű FK4 kompresszoron | Variocomp hajtómű FK5 kompresszoron |
 |
 |
Műszaki adatok:
| Max. teljesítményátvitel | 18 KW |
| Kivitelek száma | 2 db |
| Max. kapcsolható nyomaték | 140 Nm |
| Max. nyomatékátvitel | 240 Nm |
| Áttétel: | 0,66...1,5 |
| Áramfelvétel: | 2,5 A |
| Elektromos teljesítményfelvétel | 60 W |
| Feszültség: | 24 V |
| Sűly: | 26...42 kg |
| Max. környezeti hőmérséklet | 100 fok |

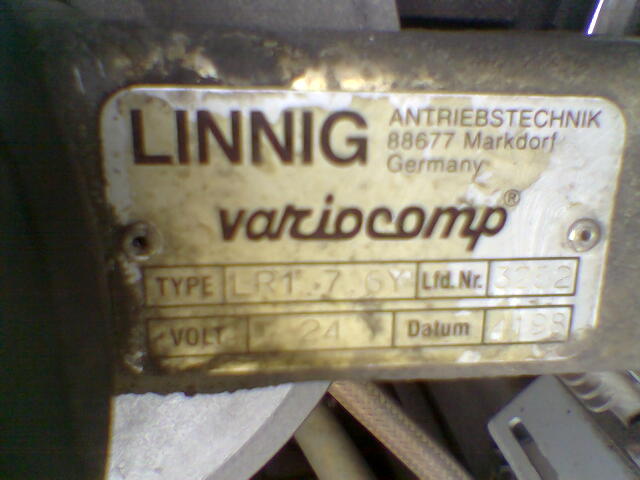

Variocomp hajtómű beazonosítása:
A VARIOCOMP hajtóművek adattáblájának megtekintéséhez kattintson ide. A hajtómű azonosításához egy LR 1. vagy LR 2 –vel kezdődő számsor szükséges, pl. LR 1.7.6Y, LR 1.7.7Y vagy LR 2.7.2Y.
Alkatrészek:
Az LR 1.7.2 VARIOCOMP hajtómű szerelési utasítása német, angol, francia nyelven pdf formátumban letölthető itt.
Az LR 1.7.2 VARIOCOMP hajtómű alkatrészjegyzéke letölthető itt.
Az LR 2-vel kezdődő hajtóművek alkatrész azonosítását egyedileg kell elvégezni.
| Ékszíjak: | |||
| Variocomp | Ékszíj rend. szám | Ékszíj ossz |
Variocomp |
| LR1.6Y | 101.002 | 1188 |
LR16Y |
| LR1.7.7Y | 101.007 | 1095 | LR177Y |
| LR1.7.11Y | 101.002 | 1188 | LR1711Y |
| LR1.7.12Y | 101.002 | 1188 | LR1712Y |
| LR1.7.13Y | 101.002 | 1188 | LR1713Y |
| LR1.7.2Y | 101.002 | 1188 | LR172Y |
| LR1.7.6Y | 101.002 | 1188 | LR176Y |
| LR1.7.9Y | 101.002 | 1188 | LR179Y |
| LRF1Y | 101.002 | 1188 | LRF1Y |
| LR2.7.2Y | 101.003 | 1400 | LR272Y |
| Néhány kopóalkatrész: | |
| Javítókészlet | EB0001 |
| Membrán | EB0058 |
| Proporcional szelep | 108.001 |
| Hajtótárcsa komplett | B0064 |
| Kihajtó tárcsa komplett | B0071 |
| Tányérrügók | B0066 |
| Forgócsatlakozó (levegő) | LD100 |
Javítókészletek:
- EB0001 komplett felújítókészlet / javítókészlet (tányérrugók, ékszíj, membrán, tömítések, csapágyak)

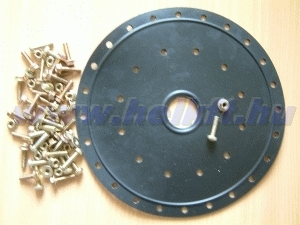

- EB0058 membrán csavarokkal
