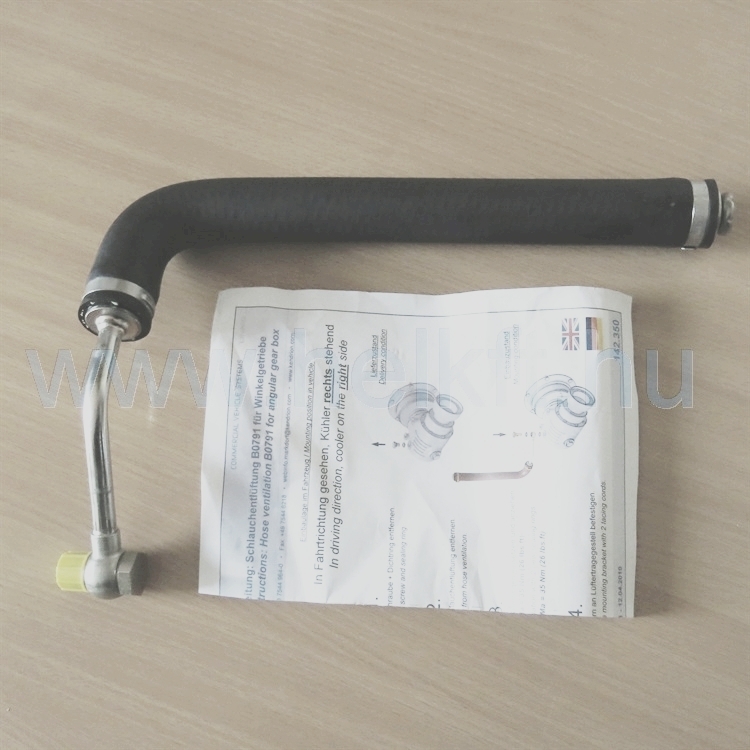

B0791 (A0005010425) bizt. szelep tömlővel
Javasolt az LLW100.4Y...LLW100.13Y közötti ún. "rövid házas" ( 10.051 ) szöghajtóművekhez utólag beépíteni.
Ezzel megnövelhetjük a tömítések élettartamát, csökkenthetjük a már sokat futott hajtóművek olajveszteségeit.
36-1-3576340 36-20-9256407
A beépített plussz gumi olajtérbe a hajtómű felmelegedésekor bejutnak az olajgőzök, az esetlegesen képződött olajhab. Itt "megnyugodhat, visszalakulhat az olajhab folyadékká és visszafolyhat a munkatérbe. Esetlegesen tovább növekvő olajgőznyomás esetén a gumi tágulni tud, a biztonsági szelep kiengedi a felesleges nyomást. Ezzel a megoldással elérhető az LLW100.13Y-ig gyártott hajtóműveknél is az, hogy az olajnyomásingadozás 0,1bar nyomást ne haladja meg. Igy csökkenteni lehet a tömítéseknél kialakuló esetleges magas hőmérsékletet és ezzel a tömítések élettartamát növelhetjük.
Az LLW100.13Y utáni hajtóműveknél a megnövelt hajtóműházban labirinttömítés mögött kialakított olajtér miatt nincsen szükség a gumielemre.
A B0791-ben és a B0979-ben lévő biztonsági szelepek nem csereszabatosak.
A rövid hajtóműházas (L= 129mm) 10.051 hajtóműházakba nem szabad a B0979 sz. biztonsági szelepet beépíteni, mert ez olajvesztéshez vezet.
Meghúzási nyomaték: 35Nm
Letölthető dokumentumok:
Szerelési utasítás - 142.350
Kapcsolódó szerelési utasítások
Hajtóműház LLW100 sorozathoz.
Hajtóműház hossza:
10.066 L=159 mm
10.051 L=129 mm
A fotón a 10.066 kivitel látható.
Esetenként tudunk bontott házat ajánlani.
Meghúzási nyomaték: 35Nm
Méretek:
Ø 14 x Ø 18 x 1,5 Cu
