10.066 / 10.051 hajtóműház
Cikkszám: 10.066 vagy 10.051
Hajtóműház LLW100 sorozathoz.
Hajtóműház hossza:
10.066 L=159 mm
10.051 L=129 mm

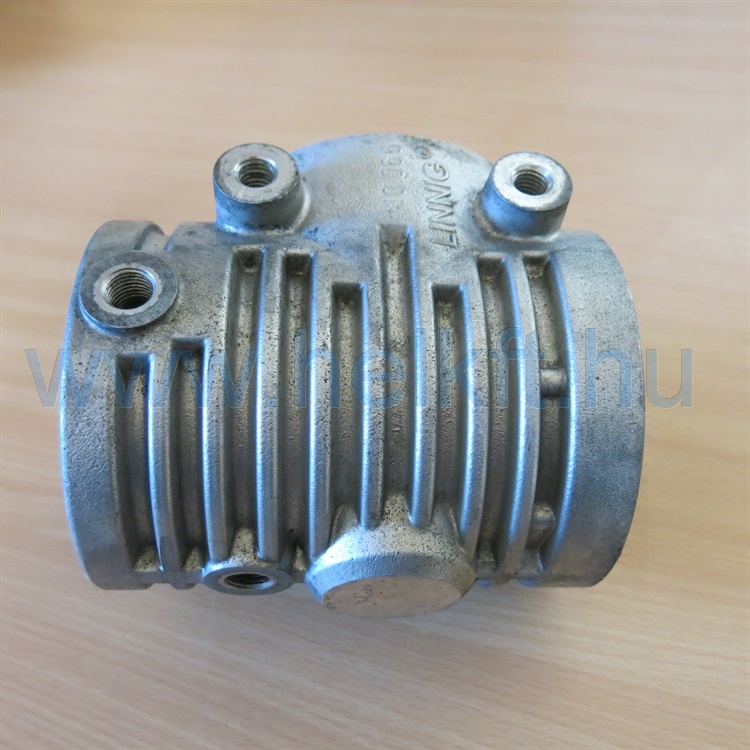

A fotón a 10.066 kivitel látható.
Esetenként tudunk bontott házat ajánlani.
Ha kérdése van, hívja az alábbi számaink valamelyikét:
36-1-3576340 36-20-9256407
36-1-3576340 36-20-9256407
vagy írjon email-t
Letölthető dokumentumok:
Kapcsolódó szerelési utasítások
Kapcsolódó szerelési utasítások
M14x1,5 menettel
Meghúzási nyomaték: 35Nm
Meghúzási nyomaték: 35Nm
M30x1,5 menettel
Meghúzási nyomaték: 85Nm
Meghúzási nyomaték: 85Nm
Réz tömítőgyűrű 10.051 és 10.066 hajtóműházakhoz.
Méretek:
Ø 14 x Ø 18 x 1,5 Cu
Méretek:
Ø 14 x Ø 18 x 1,5 Cu
Réz tömítőgyűrű 10.051 (rövid, L=129mm) hajtóműházakhoz.
Méretek:
Ø 30 x Ø 36 x 2,0 Cu
Széria az LLW100.13Y utáni hajtóműveknél, az ún. hosszú házas ( 10.066 ) változatoknál.
Javasolt az LLW100.4Y...LLW100.13Y közötti ún. "rövid házas" ( 10.051 ) szöghajtóművekhez utólag beépíteni.
Ezzel megnövelhetjük a tömítések élettartamát, csökkenthetjük a már sokat futott hajtóművek olajveszteségeit.
Olajtérelválasztó lemez
O - gyűrű hajtóműház és elektromágnes, valamint hajtóműház és behajtó perem közé.
Seeger gyűrű hengergörgős csapágy biztosításához.
Hézagoló alátét a hajtóműház és a hajtóműház fedelek közé.
Méretek:
09.650: 0,05mm vastag
09.651: 0,10mm vastag
M6 x 16 8.8 hlf. csavar a hajtóműház fedeleinek rögzítésére.
16 db épül be.
Meghúzási nyomaték: 10Nm
16 db épül be.
Meghúzási nyomaték: 10Nm
