Elbe kardántengely - 0.900-as sorozat
( Katalógus )
0.900– as kardántengely sorozat

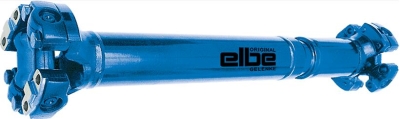

Csöves és rövid kivitelű kardántengely hosszkiegyenlítéssel és anélkül
| Mérettartomány | 5C...9C |
| Maximális forgatónyomaték | 2.500...13.200 Nm |
| Maximális csuklószög | 25 (30 ) fok |
| Gyártott hosszak | a katalógusban csak alaphosszak vannak |
| Katalógusszámok | a katalógusban található rendelési számok kiegészülnek 3 vagy 4 karakterrel, ami azonosítja a kardánt: pl. 0.960.130.013 |
A 0.900-as kardántengely sorozat felhasználási területei, néhány vevő:
|
Argo Tractors
|
 |
 |
A 0.900—as kardántengely sorozat műszaki leírása
A kardántengely gyártási folyamata az előgyártmánytól a komplett kardántengelyig megegyezik a 0.100 kardán sorozatéval.
E kardántengely kizárólag hengergörgős csapágyazással készül, amelyek előnyeiről a 0.100 sorozatnál szinté szó volt.

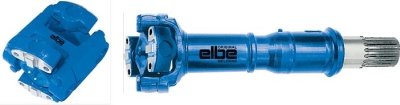

A „Wing-Style” kardán kapcsolódás nagy előnye az alakzáró kötés, amely a csapágyház kúpos alakjából adódik. Így a kötések az alakzáró kötéseknél definiált nagyságrendű forgatónyomaték átvitelére képesek.
Az ilyen kapcsolódású kardántengely további előnye a gyors szerelhetőség, hiszen a kardánperemek csak 4-4 db csavarral kerülnek az ellenperemmel összekötésre, hasonlóan a KV peremekhez.
A kardántengely rövidebb hosszakban gyártható, mint egy peremmel ellátott kardántengely.
