Pneumatikus kuplungok alapkivitelei

Felhasználási területek:

  • Nagynyomású szivattyúk, vákuumszivattyúk kapcsolására
  • A motor és a maghajtott aggregát szétválasztására egyedi gyártású haszongépjárműveken
  • Próbapadok kapcsolókuplungjaként
  • Utcaseprőgépeken
  • Mezőgazdasági gépeken
  • Általános gépgyártás


Előnyök:

  • Nincsen mágneses mező
  • Karbantartásbarát konstrukció
  • Nincsen maradék forgatónyomaték
  • Rövid beépítési hossz
  • Elfordulásmentes nyomatékátvitel
  • Alacsony kopás
  • Magas kapcsolási gyakoriság lehetséges


Aggregát tengelyére szerelhető pneumatikus kuplungok

A Kendrion LINNIG pneumatikus kuplungok csatlakozó méretei a vevő kívánsága szerint kerülnek kialakításra. Névleges nyomatékátvitel 300...1500 Nm.

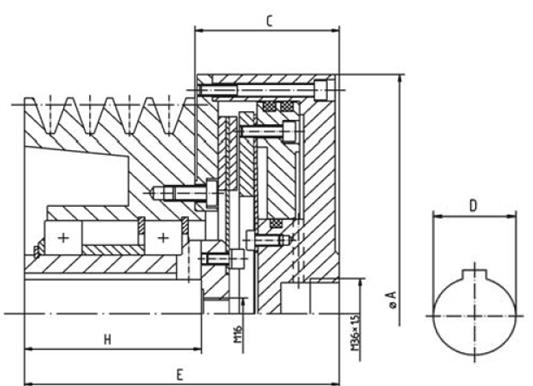

Ékszíjjal hajtott pneumatikus kuplungok, Md=300...1500Nm, 6 bar
Típus A C Md (Nm)

LP300 200 61 300

LP600 243 69,3 600

LP1000 300 70,3 1000

LP1500 342 86 1500

Az ékszíjtárcsa, valamint a D,H,E méretek a vevők kívánsága alapján készülnek






Minden tengelyre szerelhető pneumatikus kuplung 4 féle alapkivitelben szállítható:


1.)

A kuplung fedelét a vevő saját igényei szerint gyártja le.
A kuplung csapágyazását a vevő saját igényei szerint készíti el.
Az ékszíjtárcsa a vevő igényei szerint kerül kialakításra—a vevő gyártja.
Csak az alapkuplung kerül szállításra.
E pneumatikus alapkuplungok jelölése:
LP300, LP600, LP1000, LP1500
A rajzon a pirossal jelölt fedelet a vevő maga gyártja.


2.)

A kuplung fedelét a KENDRION LINNIG szállítja
A kuplung csapágyazását a vevő saját igényei szerint készíti el.
Az ékszíjtárcsa a vevő igényei szerint kerül kialakításra—a vevő gyártja.
Csak az alapkuplung a fedéllel együtt kerül szállításra.
E pneumatikus alapkuplungok jelölése:
LP300.0, LP600.0, LP1000.0, LP1500.0
A rajzon a pirossal jelölt fedelet is a KENDRION LINNIG gyártja.


3.)

A kuplung fedelét a KENDRION LINNIG szállítja
A kuplung csapágyazását is a KENDRION LINNIG szállítja.
A kuplung furata a vevő kívánsága szerint kerül kialakításra.
Az ékszíjtárcsa a vevő igényei szerint kerül kialakításra—a vevő gyártja.
E pneumatikus alapkuplungok jelölése:
LP300.xxx, LP600.xxx LP1000.xxx, LP1500.xxx
Pl. LP.600.227


4.)

A kuplung fedelét a KENDRION LINNIG szállítja
A kuplung csapágyazását is a KENDRION LINNIG szállítja.
A kuplung furata a vevő kívánsága szerint kerül kialakításra.
Az ékszíjtárcsa a vevő igényei szerint kerül kialakításra—KENDRION LINNIG gyártja.
E pneumatikus alapkuplungok jelölése:
LP300.xxx, LP600.xxx LP1000.xxx, LP1500.xxx
Pl. LP.600.221



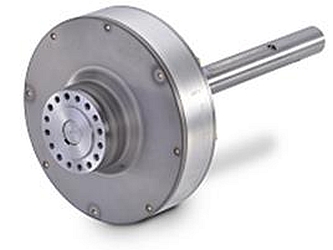

Tengellyel együttgyártott pneumatikus kuplungok
A Kendrion LINNIG pneumatikus kuplungok csatlakozó méretei a vevő kívánsága szerint kerülnek kialakításra. Névleges nyomatékátvitel 600...1500 Nm.

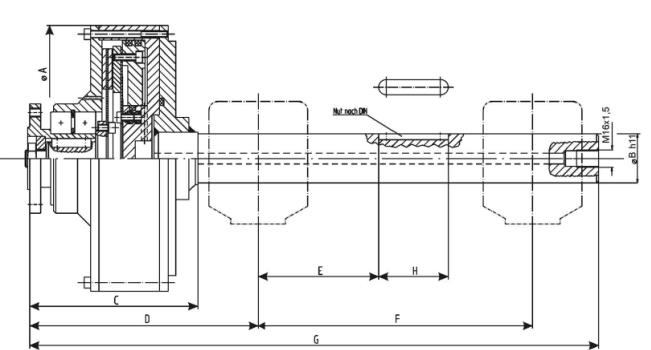

Ékszíjjal hajtott, saját csapágyazással készülő pneumatikus kuplungok, Md=600...1500Nm, 6 bar

Típus Md (Nm) A B C D
LP600 600 243 40/50/60 151,05 223,5
LP1000 1000 300 50 168,8 228,3
LP1500 1500 342 60 199 260
Az ékszíjtárcsa, valamint a D,H,E, F, G, H méretek a vevők kívánsága alapján készülnek
