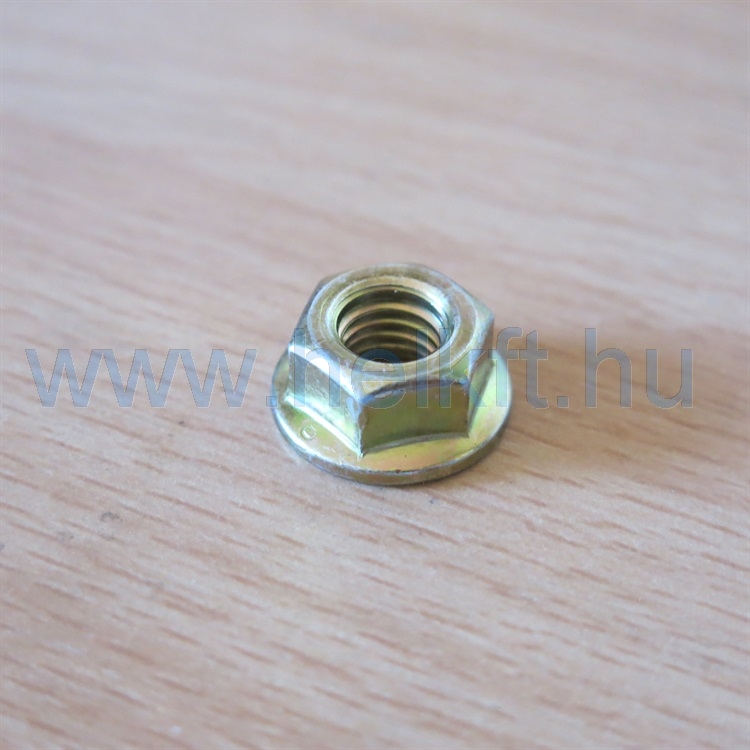

70.0xx peremes anya
Méretek:
70.010 M5 önbiztosító peremes anya DIN6928
70.011 M6 önbiztosító peremes anya DIN6928
70.013 M8 önbiztosító peremes anya DIN6928
70.014 M8 önbiztosító peremes anya DIN6928
70.019 M20x1,5 peremes anya
36-1-3576340 36-20-9256407
Háromfokozatú elektromágneses kuplungok második fokozatának állandó mágneses gyűrűjéhez, az alátét rögzítéséhez.
70.011 M6 önbiztosító peremes anya DIN6928
Háromfokozatú elektromágneses kuplungok kis kapcsolótárcsáihoz a rugólemez rögzítésére
A most gyártott kapcsolótárcsák már szegecseltek.
70.013 M8 önbiztosító peremes anya DIN6928
Háromfokozatú elektromágneses kuplungok nagy kapcsolótárcsáihoz a rugólemez rögzítésére
Hűtőventillátor rögzítéséhez.
70.014 M8 önbiztosító peremes anya DIN6928
Háromfokozatú elektromágneses kuplungok nagy kapcsolótárcsáihoz a rugólemez rögzítésére
Hűtőventillátor rögzítéséhez.
A hajtóműben felhasznált többi kötőlemet is tudjuk ajánlani.
A gyakorlatban azok ritkábban szorulnak cserére, ezért nem kerültek az alkatrészkínálatba külön fel.
70.019 M20x1,5 önbiztosító peremes anya DIN6928
Háromfokozatú elektromágneses kuplungok dupla csapágyainak rögzítésére.
Letölthető dokumentumok:
Kapcsolódó szerelési utasítások
3 fokozatú kuplung forgórész dupla csapággyal, állandó mágnesekkel, kapcsolótárcsákkal, rövidrezáró fülekkel.
Beépül:
az LLW100.13 utáni kivitelekbe.
Külső átmérő: 163 mm
Belső átmérő: 101 mm
Külső átmérő: 99,5 mm
Belső átmérő: 38,0 mm
Beépül:
B0611 és B0769 kuplung előrészekbe.
Elektromágnes a háromfokozatú elektromágenses tengelykapcsolóhoz.
A 01.340.2 elektromágnes korábbi változata a 01.249.2 elektromágnes. A 01.249.2 elektromágnes vezetékkel, csatlakozóval ellátott. A 01.249.2 kivitel már nincsen gyártásban, ebből felújított kapható, a cseredarab leadásával.
A szöghajtómű elektromágneses kuplungjának második fokozata dupla csapággyal, állandó mágnesekkel.
Rövidrezáró fülek egymás fölött.
Hosszú (10.066 ) házas kivitelhez.
A B0611 forgórész mindkét oldalán vannak állandó mágnesek.
A szöghajtómű elektromágneses kuplungjának második fokozata dupla csapággyal, állandó mágnesekkel.
Rövidrezáró fülek egymás mellett.
A B0438 forgórész egyik oldalán vannak állandó mágnesek.
A szöghajtómű elektromágneses kuplungjának második fokozata dupla csapággyal, állandó mágnesekkel.
Rövidrezáró fülek egymás fölött.
Hosszú (10.066 ) házas kivitelhez.
A B0611 forgórész mindkét oldalán vannak állandó mágnesek.
A szöghajtómű elektromágneses kuplungjának második fokozata dupla csapággyal, állandó mágnesekkel.
Rövidrezáró fülek egymás mellett.
Rövid ( 10.051 ) és hosszú (10.066 ) házas kivitelhez.
A B0891 forgórész egyik oldalán vannak állandó mágnesek.
A szöghajtómű elektromágneses kuplungjának második fokozata dupla csapággyal, állandó mágnesekkel.
Rövidrezáró fülek egymás fölött.
Hosszú (10.066 ) házas kivitelhez.
A B0769 forgórész mindkét oldalán vannak állandó mágnesek.
Mercedes / Evobus azonosító: A0005050388
Meghúzási nyomaték: 240Nm
Meghúzási nyomaték: 200Nm
