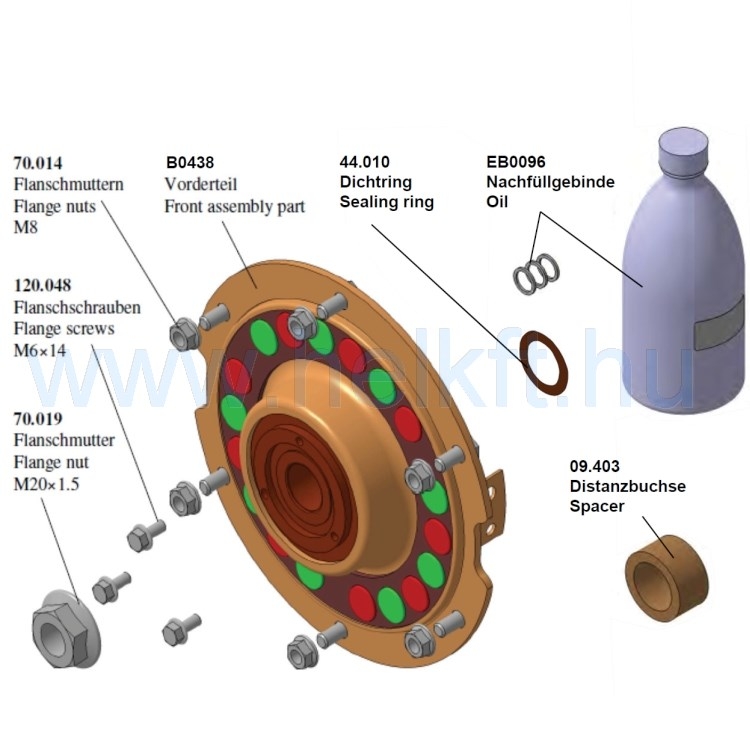

EB0138 előrész olajjal
A szöghajtómű elektromágneses kuplungjának második fokozata dupla csapággyal, állandó mágnesekkel.
Rövidrezáró fülek egymás mellett.
A B0438 forgórész egyik oldalán vannak állandó mágnesek.
36-1-3576340 36-20-9256407
A 09.403 távtartót leváltja a 09.773 távtartó, amennyiben a dupla csapágy még a 40.029 vagy ennél korábbi kivitelű.
Letölthető dokumentumok:
Szerelési utasítás - 142.313
Kapcsolódó szerelési utasítások
Méretek:
Ø 14 x Ø 18 x 1,5 Cu
Réz tömítőgyűrű 10.051 (rövid, L=129mm) hajtóműházakhoz.
Méretek:
Ø 30 x Ø 36 x 2,0 Cu
3 fokozatú kuplung forgórész dupla csapággyal, állandó mágnesekkel, kapcsolótárcsákkal, rövidrezáró fülekkel.
Beépül:
az LLW100.13 utáni kivitelekbe.
Méretek:
Ø25,1 x Ø36 x 11,4
40.040 előtti dupla csapágyak távtartója: 09.403. Ennek a magassága 8,5 mm-el nagyobb.
3db épül be egy tengelykapcsolóba.
Meghúzási nyomaték: 10Nm
Meghúzási nyomaték: 240Nm
Méretek:
70.010 M5 önbiztosító peremes anya DIN6928
70.011 M6 önbiztosító peremes anya DIN6928
70.013 M8 önbiztosító peremes anya DIN6928
70.014 M8 önbiztosító peremes anya DIN6928
70.019 M20x1,5 peremes anya
Külső átmérő: 163 mm
Belső átmérő: 101 mm
Külső átmérő: 99,5 mm
Belső átmérő: 38,0 mm
Neodímium ritkaföldfém állandó mágnes igen magas hőtűréssel ( 250 °C ).
Az LLW100.13Y -ig 18 db kerül egy hajtóműbe, a későbbi ún. "plus" kuplungokba 24 db.
Beépül még az A6295000668 / SPR0062 rezgéscsillapított ékszjtárcsába, valamint a két-; és háromfokozatú elektromágneses ventillátorkuplungokba is.
Dupla csapágy a szöghajtómű háromfokozatú tengelykapcsolójához.
Méretek:
Belső átmérő: 25 mm
Külső átmérő: 90 mm
Közbenső gyűrű külső átmérő: 67,3 mm
Belső gyűrű szélesség:40 mm
Szélesség:30,5 mm
Teljes szélesség:46mm
Porvédőkön: 6011RSR és 6006 RSR, NWG
Beépül:
B0611 és B0769 kuplung előrészekbe.
Hajtóműolaj LLW100 szöghajtóművekhez.
A szöghajtómű elektromágneses kuplungjának második fokozata dupla csapággyal, állandó mágnesekkel.
Rövidrezáró fülek egymás fölött.
A B0757 forgórész mindkét oldalán vannak állandó mágnesek.
Beépül: Evobus ( Setra — Mercedes )
Evobus ( Setra — Mercedes ) cikkszám:
A 629 980 7415 ( A6299807415 )
Régi cikkszám:
A 629 980 7415 ( A6299806415 )
A szöghajtómű elektromágneses kuplungjának második fokozata dupla csapággyal, állandó mágnesekkel.
Rövidrezáró fülek egymás fölött.
Hosszú (10.066 ) házas kivitelhez.
A B0611 forgórész mindkét oldalán vannak állandó mágnesek.
A szöghajtómű elektromágneses kuplungjának második fokozata dupla csapággyal, állandó mágnesekkel.
Rövidrezáró fülek egymás fölött.
Hosszú (10.066 ) házas kivitelhez.
A B0611 forgórész mindkét oldalán vannak állandó mágnesek.
A szöghajtómű elektromágneses kuplungjának második fokozata dupla csapággyal, állandó mágnesekkel.
Rövidrezáró fülek egymás mellett.
Rövid ( 10.051 ) és hosszú (10.066 ) házas kivitelhez.
A B0891 forgórész egyik oldalán vannak állandó mágnesek.
A szöghajtómű elektromágneses kuplungjának második fokozata dupla csapággyal, állandó mágnesekkel.
Rövidrezáró fülek egymás fölött.
Hosszú (10.066 ) házas kivitelhez.
A B0896 forgórész mindkét oldalán vannak állandó mágnesek.
A szöghajtómű elektromágneses kuplungjának második fokozata dupla csapággyal, állandó mágnesekkel.
Rövidrezáró fülek egymás fölött.
Hosszú (10.066 ) házas kivitelhez.
A B0769 forgórész mindkét oldalán vannak állandó mágnesek.
Mercedes / Evobus azonosító: A0005050388
