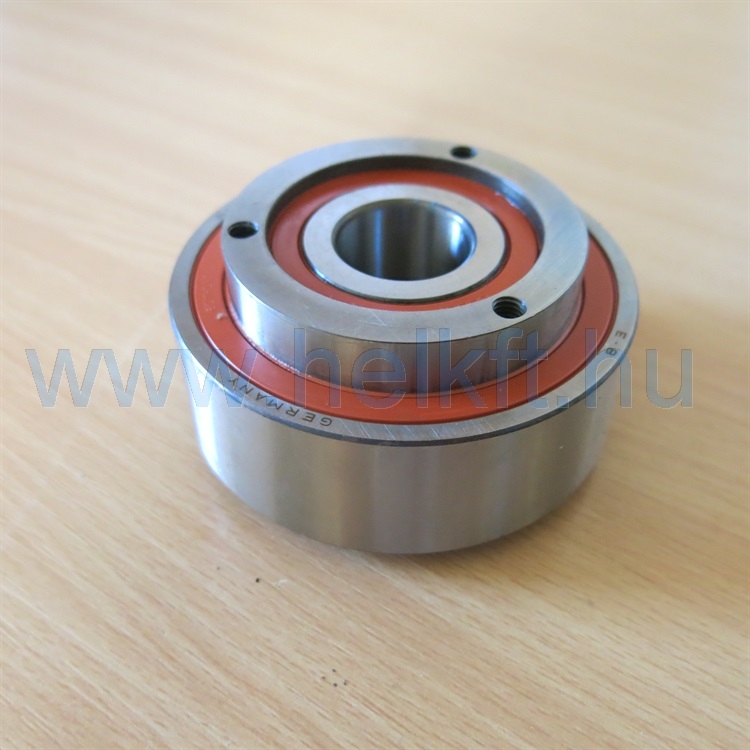

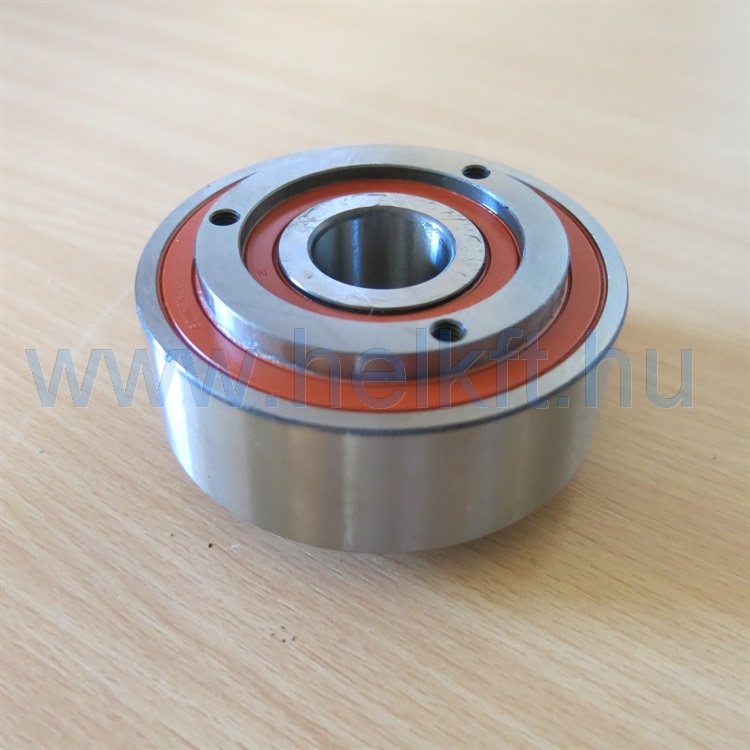

40.040 dupla csapágy
Dupla csapágy a szöghajtómű háromfokozatú tengelykapcsolójához.
Méretek:
Belső átmérő: 25 mm
Külső átmérő: 90 mm
Közbenső gyűrű külső átmérő: 67,3 mm
Belső gyűrű szélesség:40 mm
Szélesség:30,5 mm
Teljes szélesség:46mm
Porvédőkön: 6011RSR és 6006 RSR, NWG
36-1-3576340 36-20-9256407
40.001 (belső gyűrű keskenyebb - 30,5 mm, nem kapható)
40.003 (belső gyűrű keskenyebb - 30,5 mm, nem kapható)
40.006 (belső gyűrű keskenyebb - 30,5 mm, nem kapható)
40.029 (belső gyűrű keskenyebb - 30,5 mm, nem kapható)
40.032 (belső gyűrű keskenyebb - 30,5 mm, más csapágyhézag, nem kapható)
Letölthető dokumentumok:
Kapcsolódó szerelési utasítások
Méretek:
Ø25,1 x Ø36 x 11,4
40.040 előtti dupla csapágyak távtartója: 09.403. Ennek a magassága 8,5 mm-el nagyobb.
3 fokozatú kuplung forgórész dupla csapággyal, állandó mágnesekkel, kapcsolótárcsákkal, rövidrezáró fülekkel.
Beépül:
az LLW100.13 utáni kivitelekbe.
3db épül be egy tengelykapcsolóba.
Meghúzási nyomaték: 10Nm
Meghúzási nyomaték: 240Nm
Tömítéskészlet csapágyakkal rövid házas ( 10.051 ) szöghajtóművekhez.
Tartalma:
1db 40.040 dupla csapágy
1db 09.773 távtartó
2db 33.021 ferde hatásvonalú csapágy
2db 33.022 ferde hatásvonalú csapágy
1db 43.013 Ø40 x Ø55 x 7 tengelytömítés
1db 43.020 Ø50 x Ø80 x 10 tengelytömítés
1db 44.005 Ø 14 x Ø 18 x 1,5 Cu tömítőgyűrűt
1db 44.010 Ø 30 x Ø 36 x 2,0 Cu tömítőgyűrűt
2db 42.058 O gyűrű hajtóműházhoz
1db 42.061 O gyűrű kardánbehajtáshoz
1db 42.062 O gyűrű kardánbehajtáshoz
A 35.011 hengergörgős csapágy külön kapható.
Tömítéskészlet csapágyakkal hosszú házas ( 10.066 ) szöghajtóművekhez.
Tartalma:
1db 40.040 dupla csapágy
1db 09.773 távtartó
2db 33.021 ferde hatásvonalú csapágy
2db 33.022 ferde hatásvonalú csapágy
1db 43.013 Ø40 x Ø55 x 7 tengelytömítés
1db 43.020 Ø50 x Ø80 x 10 tengelytömítés
2db 44.005 Ø 14 x Ø 18 x 1,5 Cu tömítőgyűrű
2db 42.058 O gyűrű hajtóműházhoz
1db 42.061 O gyűrű kardánbehajtáshoz
1db 42.062 O gyűrű kardánbehajtáshoz
A 35.011 hengergörgős csapágy külön kapható.
40.029 dupla csapágy kötőelemekkel.
A szöghajtómű elektromágneses kuplungjának második fokozata dupla csapággyal, állandó mágnesekkel.
Rövidrezáró fülek egymás fölött.
Hosszú (10.066 ) házas kivitelhez.
A B0611 forgórész mindkét oldalán vannak állandó mágnesek.
A szöghajtómű elektromágneses kuplungjának második fokozata dupla csapággyal, állandó mágnesekkel.
Rövidrezáró fülek egymás mellett.
A B0438 forgórész egyik oldalán vannak állandó mágnesek.
A szöghajtómű elektromágneses kuplungjának második fokozata dupla csapággyal, állandó mágnesekkel.
Rövidrezáró fülek egymás fölött.
Hosszú (10.066 ) házas kivitelhez.
A B0611 forgórész mindkét oldalán vannak állandó mágnesek.
A szöghajtómű elektromágneses kuplungjának második fokozata dupla csapággyal, állandó mágnesekkel.
Rövidrezáró fülek egymás fölött.
A B0757 forgórész mindkét oldalán vannak állandó mágnesek.
40.040 dupla csapágy hézagolókkal, távtartóval, kötőelemekkel.
40.040 dupla csapágy kötőelemekkel.
A szöghajtómű elektromágneses kuplungjának második fokozata dupla csapággyal, állandó mágnesekkel.
Rövidrezáró fülek egymás mellett.
Rövid ( 10.051 ) és hosszú (10.066 ) házas kivitelhez.
A B0891 forgórész egyik oldalán vannak állandó mágnesek.
Beépül: Evobus ( Setra — Mercedes )
Evobus ( Setra — Mercedes ) cikkszám:
A 629 980 7415 ( A6299807415 )
Régi cikkszám:
A 629 980 7415 ( A6299806415 )
A szöghajtómű elektromágneses kuplungjának második fokozata dupla csapággyal, állandó mágnesekkel.
Rövidrezáró fülek egymás fölött.
Hosszú (10.066 ) házas kivitelhez.
A B0896 forgórész mindkét oldalán vannak állandó mágnesek.
A szöghajtómű elektromágneses kuplungjának második fokozata dupla csapággyal, állandó mágnesekkel.
Rövidrezáró fülek egymás fölött.
Hosszú (10.066 ) házas kivitelhez.
A B0769 forgórész mindkét oldalán vannak állandó mágnesek.
Mercedes / Evobus azonosító: A0005050388
40.029 dupla csapágy távtartóval, kötőelemekkel, hézagolóval.
