EB0171 előrész

Cikkszám: EB0171

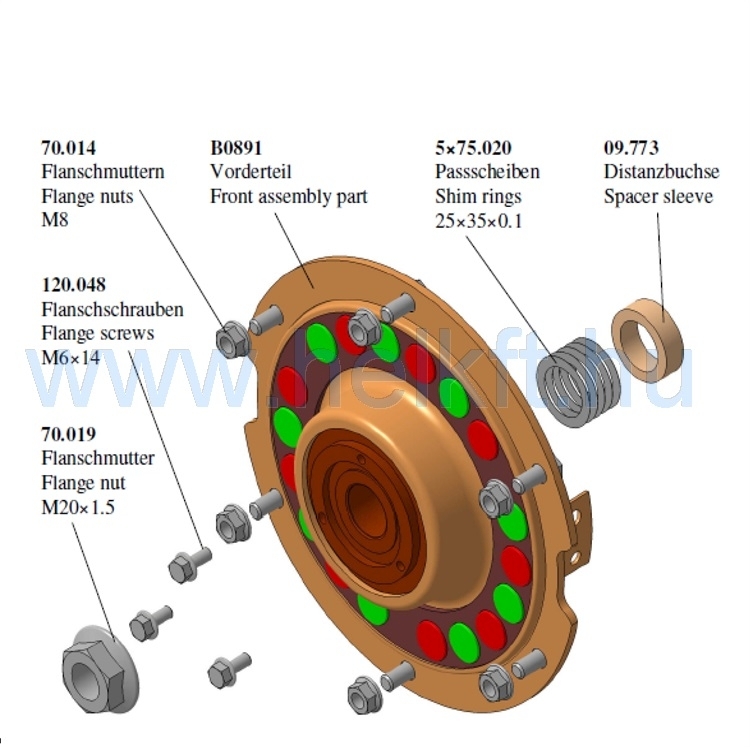

A szöghajtómű elektromágneses kuplungjának második fokozata dupla csapággyal, állandó mágnesekkel.
Rövidrezáró fülek egymás mellett.
Rövid ( 10.051 ) és hosszú (10.066 ) házas kivitelhez.
A B0891 forgórész egyik oldalán vannak állandó mágnesek.

Ha kérdése van, hívja az alábbi számaink valamelyikét:
36-1-3576340 36-20-9256407
Ismertető
Hasonló termékek
Kapcsolódó termékek

3 fokozatú kuplung forgórész dupla csapággyal, állandó mágnesekkel, kapcsolótárcsákkal, rövidrezáró fülekkel.
Beépül:
az LLW100.13 utáni kivitelekbe.

Perem LLW10.13Y utáni kivitelekhez.
Beépül:
B0611 és B0769 kuplung előrészekbe.
Rugólemezzel szerelt kopótárcsa a háromfokozatú kuplungok 3. fokozatának kapcsolásához.
Külső átmérő: 163 mm
Belső átmérő: 101 mm
Rugólemezzel szerelt kopótárcsa a háromfokozatú kuplungok 2. fokozatának kapcsolásához.
Külső átmérő: 99,5 mm
Belső átmérő: 38,0 mm
Pozícionálja az elektromágneses tengelykapcsoló ún. örvényáramú 2 fokozatának állandó mágneseit.

Neodímium ritkaföldfém állandó mágnes igen magas hőtűréssel ( 250 °C ).

Az LLW100.13Y -ig 18 db kerül egy hajtóműbe, a későbbi ún. "plus" kuplungokba 24 db.

Beépül még az A6295000668 / SPR0062 rezgéscsillapított ékszjtárcsába, valamint a két-; és háromfokozatú elektromágneses ventillátorkuplungokba is.

M6 x 14, 8.8 hatlapú peremes csavar a kuplung hűtését hivatott légterelő rögzítésére.
3db épül be egy tengelykapcsolóba.
Meghúzási nyomaték: 10Nm
M20 x 1,5 peremes anya a szöghajtómű kihajtó tengely végén.
Meghúzási nyomaték: 240Nm

Méretek:
70.010 M5 önbiztosító peremes anya DIN6928

70.011 M6 önbiztosító peremes anya DIN6928

70.013 M8 önbiztosító peremes anya DIN6928

70.014 M8 önbiztosító peremes anya DIN6928

70.019 M20x1,5 peremes anya

Dupla csapágy a szöghajtómű háromfokozatú tengelykapcsolójához.

Méretek:
Belső átmérő: 25 mm
Külső átmérő: 90 mm
Közbenső gyűrű külső átmérő: 67,3 mm
Belső gyűrű szélesség:40 mm
Szélesség:30,5 mm
Teljes szélesség:46mm
Porvédőkön: 6011RSR és 6006 RSR, NWG

A szöghajtómű elektromágneses kuplungjának második fokozata dupla csapággyal, állandó mágnesekkel.
Rövidrezáró fülek egymás mellett.
A B0438 forgórész egyik oldalán vannak állandó mágnesek.

A szöghajtómű elektromágneses kuplungjának második fokozata dupla csapággyal, állandó mágnesekkel.
Rövidrezáró fülek egymás fölött.
Hosszú (10.066 ) házas kivitelhez.
A B0611 forgórész mindkét oldalán vannak állandó mágnesek.

A szöghajtómű elektromágneses kuplungjának második fokozata dupla csapággyal, állandó mágnesekkel.
Rövidrezáró fülek egymás fölött.
A B0757 forgórész mindkét oldalán vannak állandó mágnesek.

A szöghajtómű elektromágneses kuplungjának második fokozata dupla csapággyal, állandó mágnesekkel.
Rövidrezáró fülek egymás fölött.
Hosszú (10.066 ) házas kivitelhez.
A B0896 forgórész mindkét oldalán vannak állandó mágnesek.

A szöghajtómű elektromágneses kuplungjának második fokozata dupla csapággyal, állandó mágnesekkel.
Rövidrezáró fülek egymás fölött.
Hosszú (10.066 ) házas kivitelhez.
A B0769 forgórész mindkét oldalán vannak állandó mágnesek.
Mercedes / Evobus azonosító: A0005050388

A szöghajtómű elektromágneses kuplungjának második fokozata dupla csapággyal, állandó mágnesekkel.
Rövidrezáró fülek egymás fölött.
Hosszú (10.066 ) házas kivitelhez.
A B0611 forgórész mindkét oldalán vannak állandó mágnesek.
