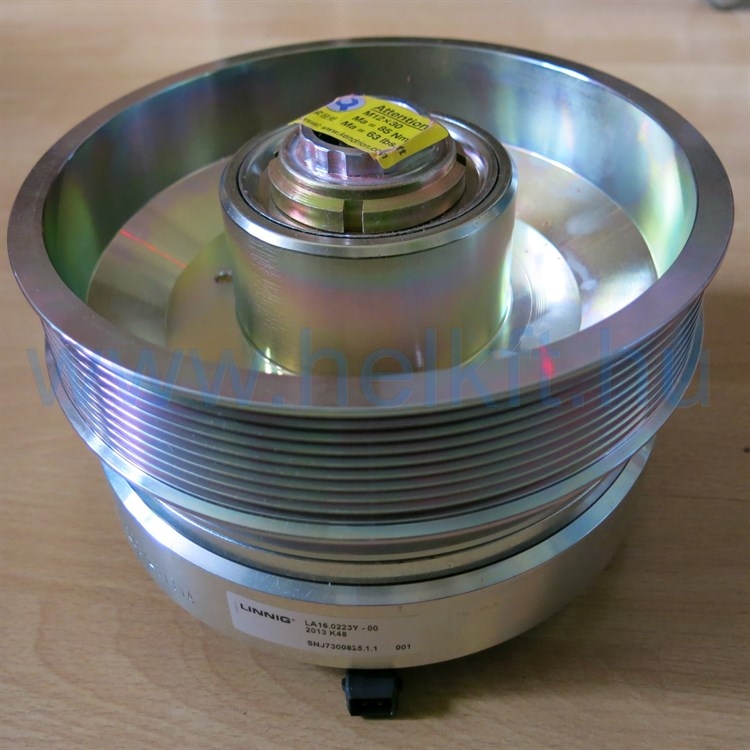

LA16.0223Y A0008335726 klímakuplung 234,3mm-9k 212,8mm-1xAVX13
Elektromágneses klímakompresszorkuplung autóbuszokhoz.
Ékszíjtárcsa: A=234,3mm, 9k A2=212,8mm, 1xAVX13
| Egyéb azonosítók: | ||
| Konvekta | H13-003-583-L-01 | |
| H13003583L01 | ||
| Webasto-Spheros |
1101845A | 1101845B |
| Evobus (Mercedes-Setra) | A 000 833 57 26 |
|
| A0008335726 | ||
| Linnig (Kendrion Markdorf) | LA16.223Y | LA16223Y |
| LA16.0223Y |
LA160223Y |
|
| Eberspächer - Sütrak (Carrier) | ||
| Man (Neoplan-Neoman) | ||
| Van Hool |
36-1-3576340 36-20-9256407
A következő kompresszorokra jóváhagyott:
BOCK (GEA) FKX40,
BOCK (GEA) FKX50/460
BOCK (GEA) FKX50/ 775
BITZER 4UFC(Y)
BITZER 4NFC(Y)
BITZER 6UFC(Y)
BITZER 6TFC(Y)
Autóbusz klímakompresszorkuplungokról általában
Klímakuplungok különféle kompresszorokra
Működési elv
Azonosítás
Elektromágnesekről
Klímakuplungok integrált kuplungvédelemmel
Letölthető dokumentumok:
Elektromágneses klímakuplungok szerelése (letölthető dokumentumok)
Linnig, kompressor clutch, bus, Bitzer, Bock, mágneskuplung, elektromágneses kuplung, Markdorf,LA16, D-88677,
klímakuplung, klímakompresszorkuplung
Elektromágnes LA16 sorozatú LINNIG kompresszorkuplungokhoz.
Felhasználható bármelyik LA16 sorozatú klímakuplunghoz.
Vezetékkel szerelt.
| Egyéb azonosítók: | |||
| Eberspächer - | 30.04.01.803 | 30.04.02.803-00 | 88-69-13-00001-00 |
| Sütrak (Carrier) | 30,04,02,803 | 30,04,02,803-00 | 88691300001-00 |
| 300402803 |
300402803-00 |
8869130000100 |
|
| 30040280300 | |||
| Konvekta | H13-002-501-L |
H13-002-501-L-01 |
|
| H13002501L | H13002501L01 | ||
| Evobus | A0001311688 | 8.754.618.000.0 | |
| (Mercedes-Setra) | 0008332826 |
87546180000 |
|
| Man | 36.77954-0001 | ||
| (Neoplan-Neoman) | 36779540001 |
||
| Linnig | 01.021.2 | 010212 | 01.021 01.021 |
| (Kendrion Markdorf) | |||
| Webasto-Spheros | |||
| Van Hool | |||
| Thermo King |
Elektromágnes LA16 sorozatú LINNIG kompresszorkuplungokhoz.
Felhasználható bármelyik LA16 sorozatú klímakuplunghoz.
Vezetékkel és hengeres AMP csatlakozóval szerelt.
| Egyéb azonosítók: | ||||||
| Linnig (Kendrion Markdorf) | 01.021.7 | 010217 | 01.021 | 01021 | ||
| Eberspächer - Sütrak (Carrier) |
||||||
| Konvekta | ||||||
| Webasto-Spheros |
||||||
| Evobus (Mercedes-Setra) | ||||||
| Man (Neoplan-Neoman) | ||||||
| Van Hool | ||||||
| Thermo King |
A következő klímakuplungokba épül be:
LA16.0103Y, LA16.0104Y, LA16.0105Y, LA16.0107Y, LA16.0108Y, LA16.0113Y, LA16.0116Y, LA16.0117Y, LA16.0126Y LA16.103Y, LA16.104Y, LA16.105Y, LA16.107Y, LA16.108Y, LA16.113Y, LA16.116Y, LA16.117Y, LA16.126Y
Elektromágnes LA16 sorozatú LINNIG kompresszorkuplungokhoz.
Csatlakozó a mágnesházon. Az elektromágnesben vődődióda van, amey védi a járműelektronikát a kompresszorkuplung kapcsolásakor fellépő feszültségcsúcsoktól.
Csatlakozó jelölése: 133.018 (133018) LINNIG, 24V
| Egyéb azonosítók: | |||
| Eberspächer-Sütrak (Carrier) | 30.04.01.833 | 30.04.01.833-00 | 88-69-13-00004-00 |
| 30,04,01,833 | 30,04,01,833-00 | 88691300004-00 | |
| 300401833 | 300401833-00 |
886913000400 |
|
| 30040183300 | 001815051 | ||
| Konvekta | H13-002-501-L |
H13-002-501-L-01 |
|
| H13002501L | H13002501L01 | ||
| Evobus | A0005436185 | A0009880252 | |
| (Mercedes-Setra) | 00054336185 | 0009880252 | |
| Man | 36.77954-0001 |
N1014014548 | |
| (Neoplan-Neoman) | 36779540001 | ||
| Solaris | 0121-305-305 |
||
| 0121305305 | |||
| Linnig |
01.021.8 | 010218 | 01.021 01.021 |
| (Kendrion Markdorf) | |||
| Thermo King | |||
| Webasto-Spheros |
Elektromágnes LA16 sorozatú LINNIG kompresszorkuplungokhoz.
Felhasználható bármelyik LA16 sorozatú klímakuplunghoz.
Vezetékkel és szögleteses AMP csatlakozóval szerelt.
Az elektromágnesben vődődióda van, amey védi a járműelektronikát a kompresszorkuplung kapcsolásakor fellépő feszültségcsúcsoktól.
| Egyéb azonosítók: | ||||
| Linnig (Kendrion Markdorf) | 01.021.9 | 010219 | 01.021 | 01021 |
| Eberspächer - Sütrak (Carrier) |
||||
| Konvekta | ||||
| Webasto-Spheros |
||||
| Evobus (Mercedes-Setra) | ||||
| Man (Neoplan-Neoman) | ||||
| Van Hool | ||||
| Thermo King | ||||
A mikokapcsolásokkal a csapágyélettartam többszörösére növelhető. 2018-as termék, nálunk már kapható.
További részleteket a mikrokapcsolásos elektromágnesről itt talál.
Felhasználható bármelyik LA16 sorozatú klímakuplunghoz.
Vezetékkel, elektronikával és szögleteses AMP csatlakozóval szerelt.
Az elektromágnesben vezetékére lengő elrendezésben EL0147 számú elektronika került beépítésre.
Az elektromágnesben vődődióda van, amey védi a járműelektronikát a kompresszorkuplung kapcsolásakor fellépő feszültségcsúcsoktól.
| Egyéb azonosítók: | ||||
| Linnig (Kendrion Markdorf) | 01.021.20 | 0102120 | 01.021 | 01021 |
| Eberspächer - Sütrak (Carrier) |
||||
| Konvekta | ||||
| Webasto-Spheros |
||||
| Evobus (Mercedes-Setra) | ||||
| Man (Neoplan-Neoman) | ||||
| Van Hool | ||||
| Thermo King |
A következő klímakuplungokba épül be:
LA16.173.03Y
LA16.236.03Y
LA16.3.4.03Y
LA16.419.03Y
LA16.421.03Y
Forgórész LA16 sorozatú Linnig ( Kendrion Markdorf ) klímakompresszorkuplungokhoz.
2003-ig gyártott kivitelekhez épült be. Felhasználható 30mm széles csapággyal szerelt LINNIG klímakompresszorkuplungokhoz.
| Egyéb azonosítók: | |||
| Eberspächer - Sütrak (Carrier) | 17,12,16,010 | 88-67-02-00008-00 | |
| 17.12.16.010 | 88670200008-00 | ||
| 171216010 | 8867020000800 | ||
| Evobus (Mercedes-Setra) | A0001327608 | ||
| 0001327608 | |||
| Linnig (Kendrion Markdorf) | 02.106 | 02106 | |
| Konvekta | |||
| Webasto-Spheros |
|||
| Man (Neoplan-Neoman) | |||
| Van Hool | |||
| Thermo King |
2005 után gyártott kivitelekhez épült be.
Beépíthető a 2003 és 2005 között gyártott elektromágneses tengelykapcsolókba is.
Felhasználható 40mm széles csapággyal szerelt LINNIG klímakompresszorkuplungokhoz.
Csapágy javítókészlet 2003 előtt gyártott LA16 sorozatú klímakompresszorkuplungokhoz.
A javítókészletbe 33.009 NSK gyártmányú csapágy kerül.
| Egyéb azonosítók: | ||||||
| Eberspächer - Sütrak (Carrier) |
||||||
|
Konvekta |
H13-002-596 | H13002596 |
||||
| Webasto-Spheros | W02-002-002 | W02002002 |
||||
| Evobus (Mercedes-Setra) | A0009805415 | 0009805415 |
||||
| Man (Neoplan-Neoman) | ||||||
| Volvo |
2303271900170 |
|||||
| Linnig (Kendrion Markdorf) |
Csapágy javítókészlet 2003 és 2005 között gyártott LA16 sorozatú klímakompresszorkuplungokhoz.
A javítókészletben 33.036.1 ( 33-036-1 ) NWG gyártmányú nem előfeszített csapágy kerül.
| Egyéb azonosítók: | ||||||
| Eberspächer - Sütrak (Carrier) |
30,04,03,831-00 30.04.03.831-00 300403831-00 30040383100 |
88-67-02-00002-00 88670200002-00 8867020000200 |
5533030 40.01.801.021 4001801021 |
|||
|
Konvekta |
H13-004-527 H13004527 |
|||||
| Webasto-Spheros | ||||||
| Evobus (Mercedes-Setra) | A0009805615 0009805615 |
8.970.083.421.0 89700834210 |
||||
| Man (Neoplan-Neoman) |
36.77972-6013 |
|||||
| Volvo |
2303271900171 |
|||||
| Van Hool | 10968263 |
Csapágy javítókészlet 2005 után gyártott LA16 sorozatú klímakompresszorkuplungokhoz.
Belső gyűrűje osztott. 2021 től utódja az EB0250.4 javítókészlet.
| Egyéb azonosítók: | ||||||
| Eberspächer - Sütrak (Carrier) |
30,04,04,831-00 30.04.04.831-00 300404831-00 30040483100 |
88-67-02-00003-00 88670200003-00 8867020000300 |
||||
|
Konvekta |
H13-004-526 H13004526 |
|||||
| Webasto-Spheros | W02-003-002 W02003002 |
|||||
| Evobus (Mercedes-Setra) |
A0009806115 0009806115 |
|||||
| Man (Neoplan-Neoman) |
36.77972-6016 |
|||||
| Volvo | ||||||
| Van Hool |
Csapágy javítókészlet 2005 után gyártott LA16 sorozatú klímakompresszorkuplungokhoz.
Belső gyűrűje osztott. Igen alacsony és nagyon magas hőállóságú speciális kenőzsírral töltött 2017/2018-as modell.
| Egyéb azonosítók: | Felhasználható e termékek helyettesítésére: |
|||||
| Eberspächer - Sütrak (Carrier) |
30,04,04,831-00 30.04.04.831-00 300404831-00 30040483100 |
88-67-02-00003-00 88670200003-00 8867020000300 |
||||
|
Konvekta |
H13-004-526 H13004526 |
|||||
| Webasto-Spheros | W02-003-002 W02003002 |
|||||
| Evobus (Mercedes-Setra) |
A0009806115 0009806115 |
|||||
| Man (Neoplan-Neoman) |
36.77972-6016 |
|||||
| Volvo | ||||||
| Van Hool | ||||||
Gyári FAG vagy NSK csapágy.
2003-ig gyártott klímakompresszorkuplungokba épült be.
Gyári 33.033RSR ( 33033RSR ) előfeszített csapágy 2005 után gyártott LINNIG ( Kendrion Markdorf ) LA16 sorozatú elektromágneses tengelykapcsolókhoz.
| A csapágyat tartalmazó EB0128 javítókészletek gyári azonosítói: | ||||||
| Eberspächer - Sütrak (Carrier) |
30,04,04,831-00 30.04.04.831-00 300404831-00 30040483100 |
88-67-02-00003-00 88670200003-00 8867020000300 |
||||
|
Konvekta |
H13-004-526 H13004526 |
|||||
| Webasto-Spheros | W02-003-002 W02003002 |
|||||
| Evobus (Mercedes-Setra) |
A0009806115 0009806115 |
|||||
| Man (Neoplan-Neoman) |
36.77972-6016 |
|||||
| Volvo | ||||||
| Van Hool | ||||||
Gyári NWG csapágy. 2003 és 2005 között gyártott LA16 sorozatú klímakompresszorkuplungok javításához ajánlott.A 33.036.1 ( 33-036-1 ) NWG gyártmányú csapágy nem előfeszített csapágy.
Korábbi jelölése 33.036 ( 33-036 ).
| A csapágyat tartalmazó EB0124 javítókészletek gyári azonosítói: | ||||||
| Eberspächer - Sütrak (Carrier) | 30,04,03,831-00 30.04.03.831-00 300403831-00 30040383100 |
88-67-02-00002-00 88670200002-00 8867020000200 |
5533030 40.01.801.021 4001801021 |
|||
|
Konvekta |
H13-004-527 H13004527 |
|||||
| Webasto-Spheros | ||||||
| Evobus (Mercedes-Setra) | A0009805615 0009805615 |
8.970.083.421.0 89700834210 |
||||
| Man (Neoplan-Neoman) |
36.77972-6013 |
|||||
| Volvo |
2303271900171 |
|||||
| Van Hool | 10968263 | |||||
M12 x 30 peremes klímakuplung rögzítőcsavar LA16 sorozatú Kendrion (Linnig) klimakuplung kompresszortengelyre történő rögzítéséhez.
| Egyéb azonosítók: | ||
| Eberspächer-Sütrak (Carrier) | 32.01.36.006 | 32.01.36-006 |
| 32,01,36,006 |
32,01,36-006 | |
| 320136006 | ||
| Webasto-Spheros | ||
| Linnig (Kendrion Markdorf) | ||
| Evobus (Mercedes-Setra) | A 003 990 16 22 | A0039901622 |
| 00039901622 |
||
| Man (Neoplan-Neoman) | 51.90490-0094 | 51904900094 |
| Konvekta |
||
| Egyéb |
8882010002000 |
4045612004 |
Furatméret:36mm
Egy LA16 klimakompresszorkuplungban 6 db van.
Elektromágneses klímakompresszorkuplung autóbuszokhoz.
Ékszíjtárcsa: A=157mm, 9k A2=212,8mm, 1xAVX13
| Egyéb azonosítók: | |||
| Eberspächer - Sütrak (Carrier) |
88-67-01-00040-00 |
150202 | 30,04,02,248 |
| 88670100040-00 | 300402248 | ||
| 8867010004000 | 30.04.022.248 | ||
| Konvekta | H13-003-541-L-01 |
||
| H13003541L01 | |||
| Webasto-Spheros |
68195B | 68195C | 8218AM |
| Valeo | 68195B | ||
| Evobus (Mercedes-Setra) | A6298330026 |
A0008334526 |
|
| 6298330026 | 0008334526 | ||
| Thermo King |
H243010477 | ||
| Linnig (Kendrion Markdorf) |
LA16.156Y |
LA16156Y |
|
| LA16.0156Y | LA160156Y | ||
| Man (Neoplan-Neoman) | |||
| Van Hool |
Ékszíjtárcsa: A=157mm, 9k A2=212,8mm-1xAVX13
Felújított elektromágneses klímakompresszorkuplung autóbuszokhoz.
| Egyéb azonosítók: | |||
| Eberspächer - Sütrak (Carrier) |
88-67-01-00040-00 |
150202 | 30,04,02,248 |
| 88670100040-00 | 300402248 | ||
| 8867010004000 | 30.04.022.248 | ||
| Konvekta | H13-003-541-L-01 |
||
| H13003541L01 | |||
| Webasto-Spheros |
68195B | 68195C | |
| Valeo | 68195B | 68195C | |
| Evobus (Mercedes-Setra) | A6298330026 |
A0008334526 |
A6298334526 |
| 6298330026 | 0008334526 | ||
| Thermo King |
H243010477 | ||
| Linnig (Kendrion Markdorf) |
LA16.156Y-F |
LA16156Y-F |
|
| LA16.0156Y-F | LA160156Y-F | ||
| Man (Neoplan-Neoman) | |||
| Van Hool |
Elektromágneses klímakompresszorkuplung autóbuszokhoz.
Ékszíjtárcsa: A=205mm, 9k A2=212,8mm, 1xAVX13
| Egyéb azonosítók: | ||||
| Eberspächer - | 88-67-01-00058-00 | 150200 | ||
| Sütrak (Carrier) | 88670100058-00 | |||
| 8867010005800 | ||||
| Konvekta | H13-002-592-L-01 | |||
| H13002592L01 | ||||
| Webasto-Spheros | 1100011B | 1100011C | ||
| Evobus | 8.910.000.298.4 | A0018304972 | ||
| (Mercedes-Setra) | 89100002984 | 0018304972 | ||
| Man | 36.77954-6009 | 11062012 | 36.77954-6030 | |
| (Neoplan-Neoman) | 3677954-6009 | 11160198 | 3677954-6030 | |
| 36779546009 | 36779546030 | |||
| Thermo King | H243010478 | |||
| Linnig | LA16.168Y | LA16168Y | ||
| (Kendrion Markdorf) | LA16.0168Y | LA160168Y | ||
| Van Hool |
Ékszíjtárcsa: A=205mm, 9k A2=212,8mm, 1xAVX13
Felújított elektromágneses klímakompresszorkuplung autóbuszokhoz.
| Egyéb azonosítók: | ||||
| Eberspächer - |
88-67-01-00058-00 |
150200 | ||
| Sütrak (Carrier) | 88670100058-00 | |||
| 8867010005800 | ||||
| Konvekta | H13-002-592-L-01 |
|||
| H13002592L01 | ||||
| Webasto-Spheros |
1100011B | 1100011C | ||
| Evobus |
8.910.000.298.4 |
A0018304972 |
||
| (Mercedes-Setra) | 89100002984 | 0018304972 | ||
| Man |
36.77954-6009 |
11062012 | 36.77954-6030 |
|
| (Neoplan-Neoman) | 3677954-6009 | 11160198 | 3677954-6030 | |
| 36779546009 | 36779546030 | |||
| Thermo King | H243010478 | |||
| Linnig |
LA16.168Y-F |
LA16168Y-F |
||
| (Kendrion Markdorf) | LA16.0168Y-F | LA160168Y-F | ||
| Van Hool |
Elektromágneses klímakompresszorkuplung autóbuszokhoz.
Ékszíjtárcsa: A=215mm, 5k A2=210mm, 2xSPB
| Egyéb azonosítók: | ||
| Eberspächer-Sütrak (Carrier) | 30,04,01,241 |
88-67-01-00075-00 |
| 30.04.01.241 | 8867010007500 | |
| 300401241 | ||
| 30,04,02,241 | ||
| 30.04.02.241 | ||
| 300402241 | ||
|
Linnig (Kendrion Markdorf) |
LA16.175Y | LA16175Y |
| LA16.0175Y | LA160175Y | |
| Konvekta | ||
|
Webasto-Spheros |
||
|
Evobus (Mercedes-Setra) |
||
|
Man (Neoplan- Neoman) |
||
| Van Hool | ||
| Thermo King |
Elektromágneses klímakompresszorkuplung autóbuszokhoz.
Ékszíjtárcsa: A=173mm 2xSPB1 A2=236mm, 8k, Dw=233mmű
| Egyéb azonosítók: | ||
| Eberspächer-Sütrak (Carrier) | 30,04,04,332-00 | 88-30-04-04332-00 |
| 30.04.04.332-00 | 8830040433200 | |
| 30040433200 | ||
|
Linnig (Kendrion Markdorf) |
LA16.333Y | LA16333Y |
| LA16.0333Y | LA160333Y | |
| Konvekta | ||
|
Webasto-Spheros |
||
|
Evobus (Mercedes-Setra) |
||
|
Man (Neoplan- Neoman) |
||
| Volvo | 22457615 | 22306285 |
| Thermo King |
